Pn16 200# rosqueou 316 Ss316 rosqueados de aço inoxidável flangeou válvula de verificação da extremidade

PN16 200# ROSQUEOU 316 DE AÇO INOXIDÁVEL ROSQUEADOS 316 SS FLANGEOU VÁLVULA DE VERIFICAÇÃO DA EXTREMIDADE

Descrição da produção:

Especificações:

Padrões:

Que é uma válvula de verificação?

A válvula que se usou para impedir o recuo em um sistema tranquilo é sabida como uma válvula de verificação. Igualmente sabe-se como uma válvula do não-retorno ou um NRV. A pressão do líquido que passa através de um encanamento abre a válvula, quando toda a reversão do fluxo fechará a válvula.

Permite o fluxo desobstruído completo e fecha-o automaticamente como diminuições da pressão. A operação exata variará segundo o mecanismo da válvula.

Peças da válvula do Não-retorno

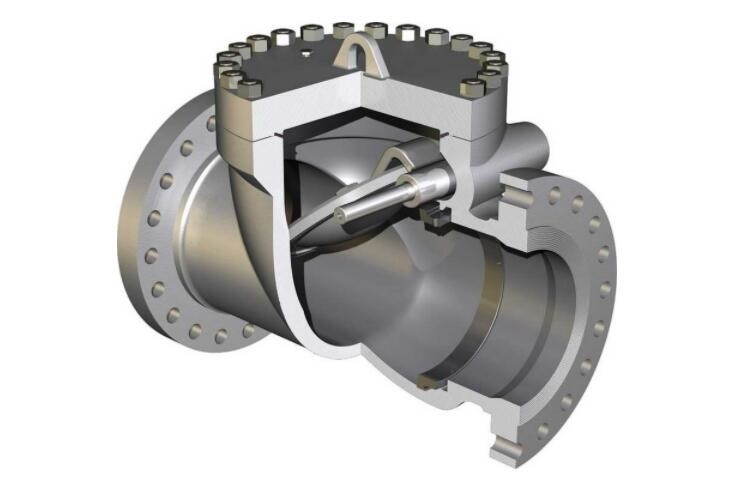

É consiste no corpo, na tampa, no disco, no pino de dobradiça, e no anel do assento. Na imagem abaixo você pode ver as peças da válvula.

Tipos de válvulas

O tipo de disco decidirá o tipo de válvula. A maioria de tipos comuns de válvulas de verificação são

• Tipo do balanço.
  • Superior articulado
  • Inclinando o disco
• Tipo do elevador
  • Tipo do pistão
  • Tipo da bola
• Tipo duplo da placa
• Válvula de verificação da parada

Válvula de verificação do balanço

O disco em um tipo válvula do balanço é não-guiado enquanto inteiramente abre ou se fecha. Esta válvula opera-se quando há um fluxo na linha e obtém inteiramente fechado quando não há nenhum fluxo. A gota da turbulência e de pressão na válvula é muito baixa. Os projetos do disco e do assento podem ser do metal ao metal ou do metal ao composto.

Inclinando a válvula de verificação do disco

O tipo de inclinação válvula do disco é projetado superar algumas das fraquezas do tipo convencional válvulas do balanço. O projeto do disco de inclinação permitir a válvula de abrir inteiramente e permanecer com calma em uns mais baixos caudais e perto rapidamente quando a parada de transmissão do fluxo.

Tipo da bola e tipo elevador NRV da tomada

O projeto do assento de uma válvula de verificação do elevador é similar a uma válvula de globo. Um pistão ou uma bola são usados geralmente como um disco.

As válvulas de verificação do elevador são particularmente apropriadas para o serviço de alta pressão onde a velocidade do fluxo é alta. O disco é ajustado perfeitamente no assento com contato completo. São apropriados para a instalação nos encanamentos horizontais ou verticais com fluxo ascendente.

Placa dupla/válvula de verificação dupla do disco

Uma válvula de verificação dupla da placa é sabida como uma válvula de verificação da borboleta, umas válvulas de verificação de dobramento do disco, um dobro-disco, ou uma válvula de verificação do disco das separações. Como o nome sugere, duas metades do movimento do disco para a linha central com o fluxo dianteiro e com as metades do fluxo reverso dois abertas e o resto no assento fechar o fluxo (que bate a ação).

Válvula de verificação da parada

A válvula de verificação da parada é uma combinação de uma válvula de verificação do elevador e de uma válvula de globo. Pode ser usada como uma válvula de verificação ou como uma válvula do isolamento (parada) como uma válvula de globo. Estas válvulas podem ser fechados com a ajuda de uma haste que não seja conectada ao disco da válvula durante a operação normal e tornam possível usar estas válvulas como um NRV regular.
