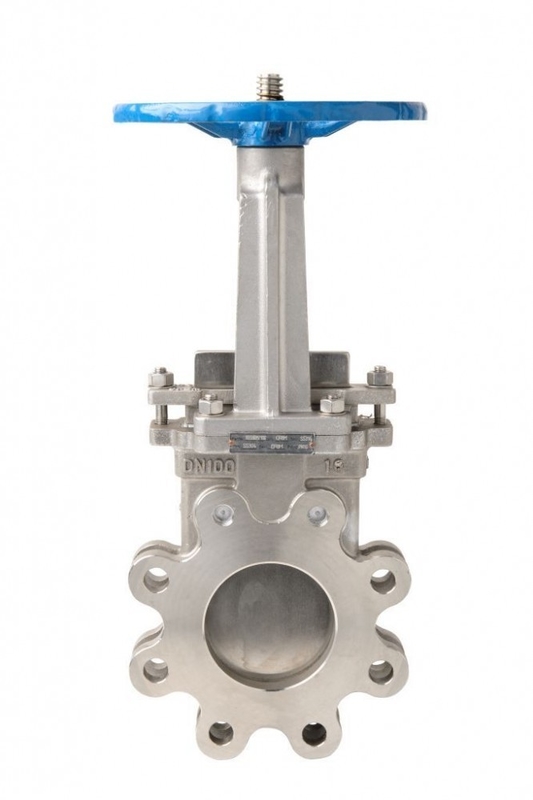

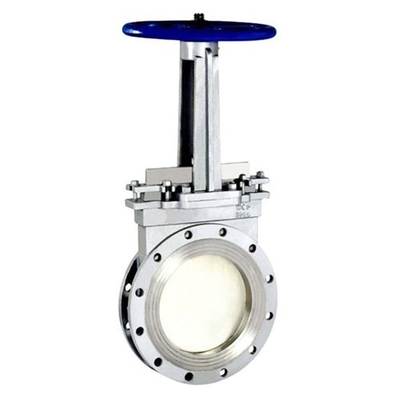

A capota de aço inoxidável aparafusa a válvula de porta assentada resiliente de pouco peso



A capota de aço inoxidável aparafusa a válvula de porta assentada resiliente de pouco peso



Características de projeto assentadas resilientes da válvula de porta:



Anel-O das gaxetas do eixo - “LINHA SECA” - substituível sob a pressão.

Eixo de aço inoxidável com linha rolada e carregamento.

Sufrace total cunha rubbered com a porca substituível do eixo.



A válvula de porta assentada resiliente a EN 1074-1 e 2/EN 1171, com WRAS aprovou EPDM
peças de borracha.



A porta da válvula ou o membro do fechamento são tipicamente sob a forma de uma cunha feita do material do ferro fundido

para ser suficientemente áspero para ser apropriado para a alta pressão e aplicações altas do fluxo.



Em uma válvula de porta resiliente do assento, a superfície exterior da cunha da válvula é revestida com um elastomeric

material para oferecer um selo bolha-apertado mesmo em pressões de funcionamento elevados.



A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula

cunha dentro da via navegável do alojamento de válvula.



Em cima do fechamento da válvula, o material resiliente nos formulários da borda um selo bolha-apertado com o interno

superfície do corpo de válvula. A sujeira ou a outra contaminação no sistema operacional da válvula podem conduzir a

selagem incompleta da cunha ou do outro mau funcionamento.



Um outro objeto da invenção atual é fornecer uma válvula de porta resiliente do assento que tem

sistema melhorado do operador da cunha que supera prontamente os efeitos deletérios da contaminação introduzidos durante a construção ou arrastados dentro do produto levado à válvula.



Estes e outros objetos da invenção atual que se tornará aparente do estudo

a descrição adicionada e os desenhos são fornecidos em um arranjo da válvula, de que compreendem uma válvula

alojamento que define um corredor da água e um assento de válvula dentro do corredor da válvula.



Uma cunha da válvula disposta dentro do corredor de abrigo move-se ao longo de um sentido da operação

entre uma posição fechado em contato com o assento de válvula para obstruir o fluxo da água através da válvula

corredor e uma posição aberta permitindo o fluxo da água através do corredor da válvula.



Um par de trilhas distante espaçadas é disposto dentro do alojamento de válvula em ambos os lados da cunha

e estenda ao longo do sentido da operação. Um par de asas opostas continuou a cunha da válvula,

curso em cada trilha. Uma haste de válvula acoplada à cunha da válvula move a cunha da válvula em sentidos reciprocando opostos entre a válvula aberta e a válvula fechou posições.



Informação geral

cunha cortada Borracha-revestida com deslizamento de tampões para reduzir torques do uso e desgaste e da operação;
Manutenção livre e selo resistente à corrosão da haste com selagens do anel-O;
Passagem completa, sem contração;
fluxo do Bi-sentido, apertado em ambos os sentidos;
Dimensões da conexão da flange a EN 1092-2;
Corpo, tampa e cunha feitos do ferro fundido dútile GGG40 de acordo com o RUÍDO 1693;
A cunha vulcanizou inteiramente a borracha de EPDM;
Pressão de funcionamento: DN500 – DN600, PN10/PN16; DN700 – DN1200, PN10;
Com paradas de travamento automático da caixa de engrenagens, as abertas e as próximas de limite e com indicador de posição;
Haste feita da categoria de aço inoxidável resistente 1,4401 das águas residuais;
Porca substituível da haste feita do bronze moldado zinco-livre;
Grupo para a instalação subterrânea;



CARACTERÍSTICAS assentadas resilientes da válvula de porta



Tiro-sopro do ⊙

a superfície protetora terminada tiro-soprando e a superfície são lisas e neatness.



Assento do alisamento do ⊙

Maneira furada contínua lisa sem rebaixo de assentamento, não é fácil obter a impureza pilled acima.

Fazendo o líquido diretamente.



⊙ que trata com a borracha

Interno e exterior são revestidos com o conhecimento avançado do vulcanization de borracha que faz então

certo da elasticidade da borracha, e para certificar-se da dimensão exata da geometria. De borracha e dútile

mão da válvula do ferro fundido junto mal. Isto pode evitar a diminuição devido ao uso a longo prazo.



⊙ anticorrosivo

Interno e exterior são revestidos com a resina de cola Epoxy não-tóxica do pó para reforçar a capacidade de corrosão que resiste e para levantar a qualidade

da fonte de água.



Ruggedization do ⊙

A válvula dútile mais velha do ferro é fácil de romper após o impacto pelo nonego. Pode parar

a ruptura depende da boa capacidade dos mecânicos de ferro dútile.



Aplicações: Esta válvula aplicou-se extensamente nas tubulações líquidas para a fixação de abertura ou de fechamento em tais

água, canalização, energia elétrica, tubulação da energética, produto químico, transporte, fontes de energia etc.
