Lugar de origem: | China |
Marca: | TOBO |
Certificação: | CE/ISO |
Número do modelo: | / |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | negotiable |
Tempo de entrega: | 25workdays |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union |
Habilidade da fonte: | 1000000 partes/partes pelo mês |
Aplicação: | Água | Conexão: | Flange |
---|---|---|---|
Formulário da conexão: | Flange | Projeto: | api 6d |
Conexão de extremidade: | Flange | Material: | De aço inoxidável |
Meios: | ÓLEO, GÁS | Tamanho portuário: | 1/2-24 POLEGADA |
Pressão: | Alta pressão | Avaliação da pressão: | 150-2500lb |
Selo: | Selo macio | Tamanho: | 1/2-24 POLEGADA |
Padrão: | ANSI, DIN, JIS, BS | Temperatura: | Temperatura normal |
Tipo: | válvula de verificação | ||
Realçar: | Válvula de retenção de flange de 8 polegadas,válvula de retenção de flange de água,válvula de retenção de flange de ferro fundido |

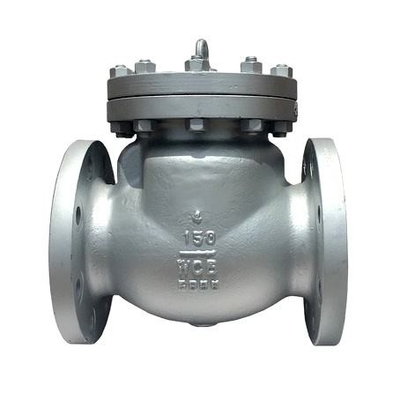

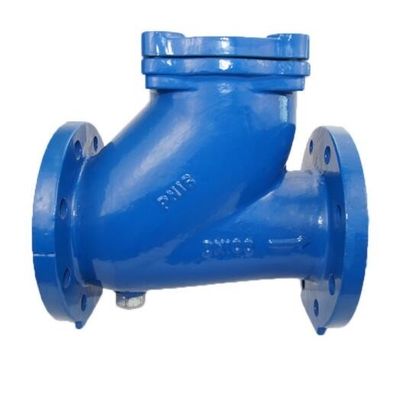

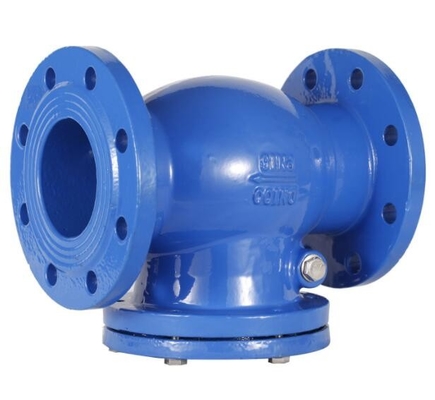

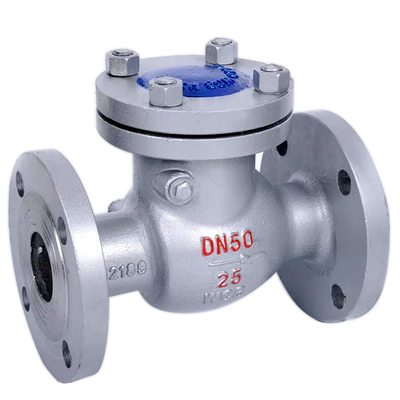

Válvula de retenção de giro de flange de ferro fundido de 8 polegadas para água
Detalhes rápidos:
1. Tipo: Válvula de retenção de giro com flange Din
2. Tipo de Capô:
capô aparafusado
3. Tipo de disco: Disco oscilante
4. Faixa de tamanho: Dn15 - Dn600
5. Classificações de pressão: Pn16
6. Conexões Finais: Flangeadas
7. Materiais: Aço fundido em GS-C25, WCB
8. Vários materiais de acabamento disponíveis para atender às condições de serviço
9. NACE MR 0175
Padrões
Projeto & Fabricação | DIN 3840 |
Dimensão face a face | DIN 3202 |
Dimensão das extremidades do flange | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
Teste e Inspeção | DIN 3230 |
Características:
1. Geralmente
Capota aparafusada;Disco de balanço;Superfícies metálicas de assentos
2. Conexão do corpo e do capô
Capô aparafusado
3. Estilo da junta da tampa
Aço inoxidável + junta ferida de grafite flexível
junta de metal
Junta de anel de metal
4. Assento
Para válvula de retenção de aço carbono, a sede geralmente é de aço forjado.A superfície de vedação do assento pode ser soldada por spray com liga dura, se especificado pelo cliente.Para válvula de retenção de aço inoxidável, geralmente adota-se assento integrado, ou pode ser usinado integralmente após soldagem de liga dura.A sede tipo rosca ou soldada também é opcional para válvula de retenção em aço inox, caso seja solicitado pelo cliente.
Descrições:
1. Peças da válvula de retenção oscilante de aço carbono Din e lista de materiais:
Nome da peça | Material | |||
CS/ Trim 1 | CS/ Trim 8 | CS/ Trim 5 | ||
1 | Corpo | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
2 | Disco | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
3 | Braço | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
4 | Noz | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
5 | Alfinete | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
6 | Noz | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
7 | Parafuso | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
8 | junta | SS Spiral Wound W/^aphitc, ou SS Spiral Wound W/PTFE, ou PTFE Reforçado | ||
9 | Cobrir | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. Dimensões principais da válvula de retenção de giro Pn16:
PN | DN (mm) | Dimensões (mm) | Peso (kg) | |
eu | H | |||
16 | 50 | 230 | 165 | 23 |
65 | 290 | 180 | 28 | |
80 | 310 | 190 | 35 | |
100 | 350 | 208 | 40 | |
150 | 480 | 270 | 81 | |
200 | 600 | 295 | 96 | |
250 | 730 | 337 | 175 | |
300 | 850 | 386 | 265 | |
350 | 980 | 430 | 364 | |
400 | 1100 | 475 | 495 | |
500 | 1250 | 565 | 590 |
Válvula de retenção de extremidade flangeada 150Lb~600Lb
NÃO. | Nome da peça | CS para ASTM | AS para ASTM | SS para ASTM | |
Tipo A105 | Digite F22 | Tipo F304(L) | Tipo F316(L) | ||
1 | Corpo | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | placa de identificação | SS | |||
3 | disco de pistão | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | Gorro | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | junta | SS corrugado + grafite | SS + PTFE | ||
6 | Parafuso | A193 B7 | A193 B16 | A193 B8 | A193 B8(M) |
Meio adequado | WOGetc | WOGetc | HNO3, CH3OOH etc. | ||
Temperatura adequada | -29~425 | -29~550 | -29~180 |
NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150.300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
Pesos | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8,94 | 12.64 |
BW | 1,70 | 1,90 | 2.10 | 5.12 | 5,50 | 7,89 | ||
300 | RF | 2.73 | 3,65 | 4,74 | 8.77 | 9,60 | 13.70 | |
BW | 1,90 | 2.10 | 3,00 | 5.12 | 6,60 | 7,85 | ||
600 | RF | 3,00 | 4,00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2,00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
