Lugar de origem: | China |
Marca: | TOBO |
Certificação: | CE/ISO |
Número do modelo: | / |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | As válvulas são envoltas em folha de bolha de plástico e em caixas de madeira compensada |
Tempo de entrega: | 25workdays |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union |
Habilidade da fonte: | 1000000 partes/partes pelo mês |
Aplicação: | Petróleo e Gás, Químico, Usina Elétrica | Material do corpo: | Aço carbono |
---|---|---|---|
Tipo de conexão: | Flange | Padrão de projeto: | API 6D, API 594 |
Conexão de extremidade: | BW, SW, NPT, RF, RTJ | Tipo da operação: | Manual, elétrico, pneumático |
Avaliação da pressão: | 150-2500lb | Material do selo: | NBR, EPDM, VITON, PTFE |
Material de Seat: | Nylon, PTFE, Metal | Tamanho: | 2-24 polegadas |
Meio apropriado: | água, óleo, gás | Pressão Adequada: | Baixa pressão, alta pressão |
Variação da temperatura: | -196℃~+200℃ | Tipo da válvula: | Válvula de Retenção de Flange |
Realçar: | Válvula de retenção de extremidades de flange,válvula de retenção de fechamento lento sem impacto,válvula de retenção de flange de ferro fundido |
BS5153 Ferro fundido Tipo pressão Preço válvula de retenção de fechamento lento sem batida com extremidades de flange
Nome do Produto: | Válvula de Retenção Esférica | Aplicativo: | Esgoto, Água Etc., |
---|---|---|---|
Tamanho: | DN150 ~DN500 | Pressão: | PN10/16 |
Padrão: | DIN/BS/AWWA/JIS | Temperatura: | -20~120 C |
Corpo: | Ferro Fundido/Ferro Dúctil | Bola: | Revestimento de Ferro EPDM/NBR |
Destaque: |
válvula de retenção de esfera de aço inoxidável,válvula de retenção de esfera vertical |

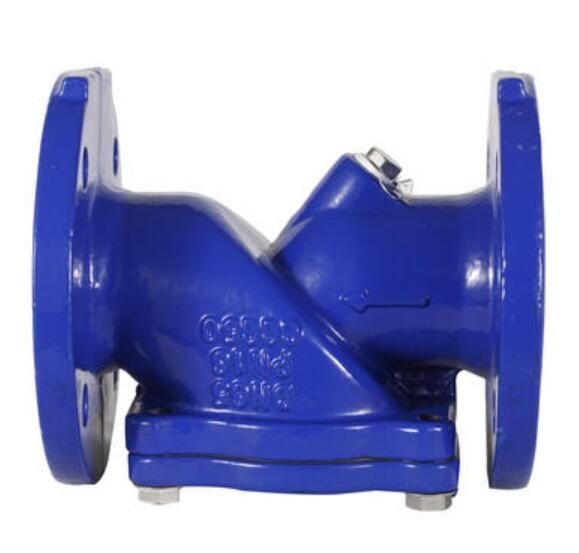

Válvula de retenção de esfera de aço de três vias para lama / lama / mina / DN150 - DN500
Se você precisar de mais informações, por favor, conecte-se conosco.
Descrição:
Parâmetros técnicos | ||||
Modelo | PN(MPa) | Pressão de teste de fundição (MPa) | Pressão de teste de vedação (MPa) | Materiais do corpo, capô |
HQ41X-10 | 1 | 1,5 | 1.1 | ferro ou aço |
HQ41X-16 | 1.6 | 2.4 | 1,76 | |
Parte e material de correspondência | ||||
Corpo: Ferro fundido, ferro fundido dúctil, WCB | ||||
Capô: Ferro fundido, ferro fundido dúctil, WCB | ||||
Bola: aço fundido revestido com neoprene | ||||
Meio: água e fluido corrosivo fraco |
Formulários:
A Válvula de Retenção de Esfera Flangeada utiliza como disco o rolete recoberto de borracha, quando, sob a ação do
meio, pode rolar para cima e para baixo junto com o caminho de deslizamento integral dentro da válvula para abrir ou
fecha-o.
E apresenta boa estanqueidade, fechamento silencioso e sem produção de golpe de aríete.
O corpo é um projeto de caminho de fluxo de água completo, grande fluxo, pequena resistência e a perda de carga de água é menor
a do tipo swing em 50.
É montável verticalmente ou horizontalmente e pode ser usado para água fria, água quente, industrial e
redes de tubulação de lodo vivo, especialmente adequadas para a bomba de lodo submersível.
A temperatura média: 0~80℃.
Dimensões | ||||||
DN(mm) | eu | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 18/04/18/08 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 23-12/25-12 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 23-12/25-12 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de retenção - tipo esfera (válvula sem retorno) foi a primeira válvula com um design exclusivo.um muito simples
mas design robusto sem nenhum mecanismo crítico envolvido.
Todas as peças como o mecanismo de disco do pino da dobradiça usado na válvula convencional são eliminadas e colocadas em um
bola revestida de borracha reforçada para prender o meio de fluxo na condição de retorno.
Esta esfera move-se totalmente para fora do caminho do fluxo quando o bombeamento está ligado para dar perdas mínimas de carga.
A esfera esférica revestida de borracha veda perfeitamente na sede arredondada da válvula, garantindo uma vedação totalmente à prova de vazamentos
vedação.
Este design oferece outras vantagens, como não entupimento e autolimpeza.Neste praticamente livre de manutenção
válvulas, se necessário, após uso prolongado, a substituição on-line da esfera é apenas um trabalho minucioso.
* Menor consumo de energia
* Maior capacidade de movimentação sólida
* Autolimpeza, sem entupimento
* Vedação perfeita
* Baixa queda de pressão
Princípio:
O coração desta válvula é uma bola de borracha reforçada.O design exclusivo da válvula permite o livre movimento da bola.
A esfera se move para a posição aberta quando a bomba inicia e permite o fluxo livre de líquido sem qualquer interferência (consulte a Fig.).
À medida que a bomba para, a esfera assenta firmemente contra a sede de metal devido ao seu próprio peso e contrapressão de
o líquido (Passe o mouse sobre a fig.).Isso resulta em vedação DROPLESS.
Lista de Peças / Materiais de Construção
Papel | Descrição | Padrão | Especial |
1. | Corpo | Ferro fundido | St. Aço, Aço Fundido |
2. | Cobrir | Ferro fundido | St. Aço, Aço Fundido |
3. | Bola | Reforçado com nitrilo | EPDM, Neoprene |
4. | anel de cobertura | borracha nitrílica | Butilo, Viton |
5. | Anel de assento esférico | LT Bronze | St. Steel, Hard Rub. |
6. | Fechos | Aço carbono | São Aço |
Lista de materiais | |||
Papel | Material | ASTM | BS |
Corpo | Latão | B124 C38800 | 2874 CZ122 |
Boné | Latão | B124 C38800 | 1400 LG2 |
Disco | Latão | B124 C38800 | 2874 CZ122 |
Primavera | Aço inoxidável | A313 304 | 3111 304S31 |
Assento | NBR |
Nome do Produto | Válvulas de retenção verticais de latão Fabricação chinesa com vários tamanhos |
Material | latão |
Cor | amarelo bronze |
Padrão | JIS ANSI |
PRESSÃO | PN16 |
Válvula Padrão | Cumprir com MSS SP-80 Rosqueado para BS 21(ISO7)/ASME B1.20.1 |
|
Faixa de tamanho | 15 mm (1/2") ~ 50 mm (2") | |
Pressão no trabalho | 300 psi (20,7 bar) WOG sem choque 150 psi (10,3 bar) Vapor Saturado |
|
Pressão de teste | Carcaça: 450 psi (31 bar) Hidrostática | |
Assento: 330 psi (22,7 bar) hidrostático Ar de 80 psi (5,5 bar) |
||
Mídia Adequada | Água, Petróleo, Gás |
Lista de Peças / Materiais de Construção
Papel | Descrição | Padrão | Especial |
1. | Corpo | Ferro fundido | St. Aço, Aço Fundido |
2. | Cobrir | Ferro fundido | St. Aço, Aço Fundido |
3. | Bola | Reforçado com nitrilo | EPDM, Neoprene |
4. | anel de cobertura | borracha nitrílica | Butilo, Viton |
5. | Anel de assento esférico | LT Bronze | St. Steel, Hard Rub. |
6. | Fechos | Aço carbono | São Aço |
Descrição:
Parâmetros técnicos | ||||
Modelo | PN(MPa) | Pressão de teste de fundição (MPa) | Pressão de teste de vedação (MPa) | Materiais do corpo, capô |
HQ41X-10 | 1 | 1,5 | 1.1 | ferro ou aço |
HQ41X-16 | 1.6 | 2.4 | 1,76 | |
Parte e material de correspondência | ||||
Corpo: Ferro fundido, ferro fundido dúctil, WCB | ||||
Capô: Ferro fundido, ferro fundido dúctil, WCB | ||||
Bola: aço fundido revestido com neoprene | ||||
Meio: água e fluido corrosivo fraco |
Dimensões | ||||||
DN(mm) | eu | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 18/04/18/08 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 23-12/25-12 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 23-12/25-12 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de retenção - tipo esfera (válvula sem retorno) foi a primeira válvula com um design exclusivo.um muito simples
mas design robusto sem nenhum mecanismo crítico envolvido.
Todas as peças como o mecanismo de disco do pino da dobradiça usado na válvula convencional são eliminadas e colocadas em um
bola revestida de borracha reforçada para prender o meio de fluxo na condição de retorno.
Esta esfera move-se totalmente para fora do caminho do fluxo quando o bombeamento está ligado para dar perdas mínimas de carga.
A esfera esférica revestida de borracha veda perfeitamente na sede arredondada da válvula, garantindo uma vedação totalmente à prova de vazamentos
vedação.
Este design oferece outras vantagens, como não entupimento e autolimpeza.Neste praticamente livre de manutenção
válvulas, se necessário, após uso prolongado, a substituição on-line da esfera é apenas um trabalho minucioso.
* Menor consumo de energia
* Maior capacidade de movimentação sólida
* Autolimpeza, sem entupimento
* Vedação perfeita
* Baixa queda de pressão
Princípio:
O coração desta válvula é uma bola de borracha reforçada.O design exclusivo da válvula permite o livre movimento da bola.
A esfera se move para a posição aberta quando a bomba inicia e permite o fluxo livre de líquido sem qualquer interferência (consulte a Fig.).
À medida que a bomba para, a esfera assenta firmemente contra a sede de metal devido ao seu próprio peso e contrapressão de
o líquido (Passe o mouse sobre a fig.).Isso resulta em vedação DROPLESS.
Lista de Peças / Materiais de Construção
Papel | Descrição | Padrão | Especial |
1. | Corpo | Ferro fundido | St. Aço, Aço Fundido |
2. | Cobrir | Ferro fundido | St. Aço, Aço Fundido |
3. | Bola | Reforçado com nitrilo | EPDM, Neoprene |
4. | anel de cobertura | borracha nitrílica | Butilo, Viton |
5. | Anel de assento esférico | LT Bronze | St. Steel, Hard Rub. |
6. | Fechos | Aço carbono | São Aço |
