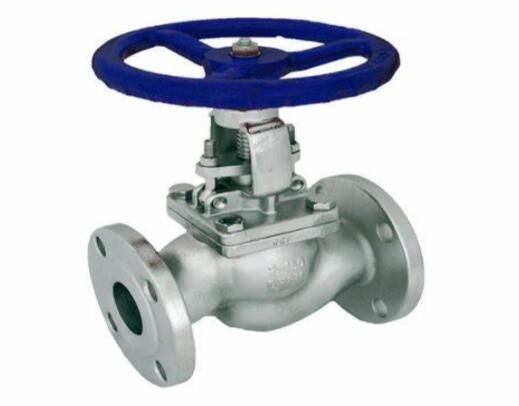

O API 598 CF8M FLANGEOU A VÁLVULA DE GLOBO DE AÇO DO ANSI 150 DO RUÍDO 3202 DA VÁLVULA DE GLOBO

Válvulas de globo

Detalhes
Tamanho: 100mm
Avaliação da pressão: PN100
Corpo/capota: WCB (GP240GH)
Disco: WCB (GP240GH)
Seat: 13%Cr
A extremidade soldou flanges
Fora do parafuso e do garfo
Capota aparafusada

Características
1. Reto patteren o projeto do corpo
2. Ósmio & Y, fora do parafuso e do garfo
3. BB, capota aparafusada
4. Garfo intergral com capota
5. Haste e volante de aumentação
6. Disco fraco, escolha da tomada ou bola
7. Anel renovável do assento
8. Volante do impacto para o ″ 10 & acima
9. Serviço horizontal
10. Extremidades flangeado ou de extremidade da solda
11. Disponível com operador da engrenagem

Válvula de globo flangeada do ANSI 300 do aço carbono com assento do metal. Projetado e fabricado às BS 1873, cara a cara a ASME B16.10 com as flanges a ASME B16.5, testado por EN 12266-1. Gaxeta reforçada de aço inoxidável da grafite e embalagem flexível da grafite. 13CR reforçou assentos e disco para a maiores durabilidade e desgaste. Grande para o vapor e aplicações de alta temperatura. As válvulas de globo são usadas igualmente regularmente sobre válvulas de porta ou outras válvulas de controle manuais onde o usuário quer conseguir um grau maior de controle de fluxo. Porque o eixo vem abaixo dele tem do ‘uma forma globo’ na parte inferior dele que reduziu lentamente o fluxo antes de cortar no assento. Todas as válvulas de globo vêm com números moldados do calor dar o controle de qualidade para testes e certificados de mil.

Projetos do corpo de válvulas de globo

Há três projetos preliminares do corpo para válvulas de globo, a saber.

Teste padrão ou Z-corpo do T



Teste padrão do ângulo


Teste padrão do Wye ou corpo do Y-corpo




Disco e Seat e haste de válvulas de globo

Disco. Os projetos os mais comuns do disco para válvulas de globo são. disco da bola, disco da composição e o disco da tomada. O projeto do disco da bola é usado primeiramente em sistemas da baixa pressão e da baixa temperatura. É capaz de estrangular o fluxo, mas é aplicado em princípio para parar e começar o fluxo.
O projeto do disco da composição usa um anel duro, não metálico da inserção no disco, que assegura um fechamento mais apertado.
O projeto do disco da tomada fornece o melhor estrangulamento do que projetos da bola ou da composição. Estão disponíveis em muitos projetos diferentes e são tudo longos e afilados.

Seat. Os assentos de válvula do globo são integrados ou parafusados dentro ao corpo de válvula. Muitas válvulas de globo têm assentos traseiros dentro da capota. Os bancos traseiros fornecem um selo entre a haste e a capota e impedem a pressão de sistema da construção contra a válvula que pakking, quando a válvula está inteiramente aberta. Os bancos traseiros são aplicados frequentemente em válvulas de globo.

Haste. As válvulas de globo usam dois métodos conectando o disco e a haste. o T-entalhe e a construção da porca do disco. No projeto do T-entalhe, o disco deslizar sobre a haste, quando no projeto da porca do disco, o disco é parafusado na haste.
