Lugar de origem: | porcelana |
Marca: | TOBO |
Certificação: | API ISO CE |
Número do modelo: | SS410 |
Quantidade de ordem mínima: | 5pcs |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Caixa, caso Dobra-de madeira ou de acordo com o pedido dos clientes |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 1000pcs pelo mês |
Nome da produção: | Válvula de globo flangeada da extremidade | Material: | SS410 |
---|---|---|---|
Extremidades: | Extremidades flangeadas ou rosqueado | Aplicação: | Gás, óleo, água, líquido de Corrosie e vapor |
Tamanho: | 16" | Pressão: | 300# |
Tempreture: | Alta temperatura | Posição da linha da haste: | Válvula de globo exterior da haste do parafuso |
Realçar: | ASME B16.34 flangeou válvula de globo,Válvula de globo flangeada do parafuso haste exterior,SS410 flangeou válvula de globo da extremidade |

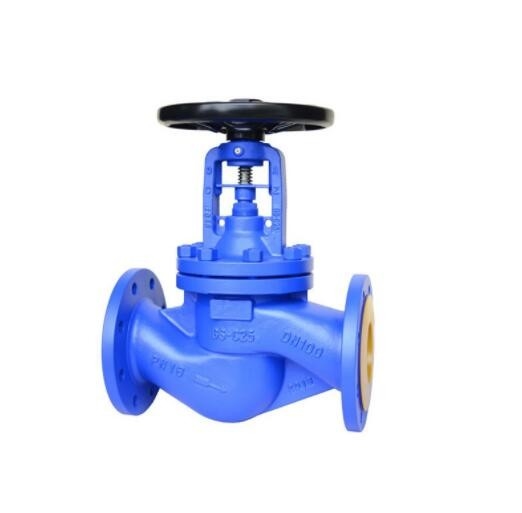

16" - o corpo do CS de 300 RF flangeou a guarnição da válvula de globo 410-SS (API #8) VAI. API-600 ASME B16.34
Nome do produto: | Válvula de globo flangeada | Aplicação: | Óleo, gás, água, vapor etc., |
---|---|---|---|
Tamanho: | 16"” | Pressão: | 300lbs |
Padrão: | API-600 ASME B16.34. | Temperatura: | -29~425 C |
Corpo: | De aço inoxidável | Haste: | 2Cr13 de aço inoxidável /SS304 |
Seat: | F6 / Como o pedido | ||
Luz alta: |
válvula de globo do aço de molde, válvula de globo da água |
Válvula de globo 16" - o corpo do CS de 300 RF, guarnição 410-SS (API #8), VAI. API-600 ASME B16.34.
A válvula de globo é referência projetada a interno avançado e ao standard internacional. O que adota o material diferente, a válvula pode trabalhos com meio diferente, tal como a água, o óleo, o gás, o vapor, a carbamida e o outro meio.
seleção de aplicações possíveis: |
(indústria) (central elétrica) |
(planta) do puerification do gás de conduto (abastecimento de gás) |
(facilidades) do vácuo (amônia) |
(água quente) (systme cllling&freezing) |
(tecnologia de aquecimento) (sistema do vapor) |
Características |
Fora do parafuso e do garfo (ósmio & Y), haste de aumentação |
Capota aparafusada |
Disco cônico |
Capota prolongada para serviços criogênicos |
Roda de mão do impacto opcional |
Engrenagem opcional |
Especificações |
Projeto: ASME B16.34/BS 1873 |
Cara a cara: ASME B16.10 |
Extremidade a terminar: ASME B16.10 |
Flange da extremidade: ASME B16.5 |
Extremidade de BW: ASME B16.25 |
Teste: API 598 |
Especial: NACE MR-01-75 |
Notas: O tamanho da série, flange de conexão da válvula pode ser projeto de acordo com o reguirment dos clientes.
Especificação de rendimento dos produtos
Peças | Materiais | |||
Corpo | ASTM A216 GR.WCB | |||
Anel de Seat | ASTM A105 + Stellite enfrentou | |||
Disco | ASTM A105 + 13Cr enfrentou | |||
Prato de pressão do disco | Tipo 420 de ASTM A276 | |||
Porca do disco | Tipo 410 de ASTM A276 | |||
Haste | ASTM A182 GR.F6 | |||
Porcas de parafuso da capota | ASTM A194 GR.2H | |||
Parafusos da capota | ASTM A193 GR.B7 | |||
Gaxeta | Ferro macio + grafite | |||
Bucha do assento traseiro | Tipo 410 de ASTM A276 | |||
Embalagem da haste | A grafite & o dado trançados formaram o anel da grafite | |||
Capota | ASTM A216 GR.WCB | |||
Pinos do parafuso tensor | Aço carbono | |||
Glândula | Tipo 410 de ASTM A276 | |||
Flange da glândula | ASTM A216 GR.WCB | |||
Parafusos de olho da glândula | ASTM A307 GR.B | |||
Porcas do parafuso tensor | ASTM A194 GR.2H | |||
Yoke Bush | ASTM A439 GR.D-2 | |||
Parafuso | Aço carbono | |||
Roda de mão | Ferro dútile | |||
Porca da roda de mão | ASTM A194 GR.2H | |||
Arruela | Aço carbono | |||
Garfo | ASTM A216 GR.WCB | |||
Yoke Pan Bolt Nuts | ASTM A194 GR.2H | |||
Yoke Pan Bolt | ASTM A193 GR.B7 | |||
Rolamento | Aço | |||
Lanterna Ring On Request | Tipo 410 de ASTM A276 |
Dimensões principais
Libra-dimensões e pesos da classe 150 da pressão de ASME
NPS | em | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
d | milímetro | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 |
L-L1 | em | 8 | 8,5 | 9,5 | 11,5 | 14 | 16 | 19,5 | 24,5 | 27,5 | 31 | 36 |
(RF-BW) | milímetro | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
L2 | em | 8,5 | 9 | 10 | 12 | 14,5 | 16,5 | 20 | 25 | 28 | 31,5 | 36,5 |
(RTJ) | milímetro | 216 | 229 | 254 | 305 | 368 | 419 | 508 | 635 | 711 | 800 | 927 |
H | em | 13,43 | 14,45 | 14,76 | 19,02 | 21,14 | 20,35 | 23,23 | 29,69 | 37,05 | 42,72 | 38,03 |
(aberto) | milímetro | 341 | 367 | 375 | 483 | 537 | 517 | 590 | 754 | 941 | 1085 | 966 |
W | em | 7,87 | 9,84 | 9,84 | 11,81 | 11,81 | 13,78 | 15,75 | 17,72 | 25,2 | 25,2 | 18,11 |
milímetro | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 640 | 640 | 460 | |
PESO | FB | 22 | 29 | 42 | 64 | 77 | 105 | 154 | 288 | 507 | 617 | 810 |
(Quilograma) | BW | 19 | 25 | 34 | 49 | 65 | 82 | 131 | 249 | 430 | 580 | 763 |
Libra-dimensões e pesos da classe 300 da pressão de ASME
NPS | em | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
d | milímetro | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 |
L-L1 | em | 10,5 | 11,5 | 12,5 | 14 | 15,75 | 17,5 | 22 | 24,5 | 28 |
(RF-BW) | milímetro | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 |
L2 | em | 11,12 | 12,12 | 13,12 | 14,62 | 16,37 | 18,12 | 22,62 | 25,12 | 28,62 |
(RTJ) | milímetro | 283 | 308 | 333 | 371 | 416 | 460 | 575 | 638 | 727 |
H | em | 13,74 | 14,8 | 16,93 | 19,13 | 22,05 | 24,33 | 36,89 | 37,36 | 39,17 |
(aberto) | milímetro | 349 | 376 | 430 | 486 | 560 | 618 | 937 | 949 | 995 |
W | em | 7,87 | 9,84 | 9,84 | 13,78 | 15,75 | 17,72 | 2,05 | 25,2 | 18,11 |
milímetro | 200 | 250 | 250 | 350 | 400 | 450 | 560 | 640 | 460 | |
PESO | FB | 31 | 43 | 57 | 86 | 130 | 168 | 280 | 385 | 724 |
(Quilograma) | BW | 26 | 38 | 44 | 68 | 110 | 138 | 228 | 329 | 618 |
Libra-dimensões e pesos da classe 300 da pressão de ASME
NPS | em | 2 | 2,5 | 3 | 4 | 6 | 8 | 10 | 12 |
d | milímetro | 51 | 64 | 76 | 102 | 152 | 200 | 248 | 298 |
L-L1 | em | 11,5 | 13 | 14 | 17 | 22 | 26 | 31 | 33 |
(RF-BW) | milímetro | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 |
L2 | em | 11,62 | 13,12 | 14,12 | 17,12 | 22,12 | 26,12 | 31,12 | 33,12 |
(RTJ) | milímetro | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 |
H | em | 16,73 | 19,76 | 20,51 | 24,41 | 34,88 | 36,69 | 40,94 | 50,39 |
(aberto) | milímetro | 425 | 502 | 521 | 620 | 886 | 932 | 1040 | 1280 |
W | em | 9,84 | 11,81 | 13,78 | 17,72 | 22,05 | 18,11 | 24,02 | 29,92 |
milímetro | 250 | 300 | 350 | 450 | 560 | 460 | 610 | 760 | |
PESO | FB | 39 | 58 | 73 | 120 | 327 | 482 | 700 | 900 |
(Quilograma) | BW | 33 | 48 | 61 | 95 | 261 | 385 | 588 | 795 |
Breve introdução:
A válvula de globo é referência projetada a interno avançado e ao standard internacional. O corpo para adotar
a configuração da esfera, e igualmente têm a característica da boa aparência, da função agradável e da qualidade superior.
Aplique de CLASS150 a CLASS1500, e de -29℃~425℃ (de aço), -40℃~550℃ (de aço inoxidável).
Usando o material diferente, a válvula pode trabalhos com meio diferente, tal como a água, óleo, gás, vapor, carbamida e
o outro meio.
Características:
- Selo traseiro
Projeto traseiro do selo para assegurar a embalagem segura e a selagem quando a válvula for aberta inteiramente. (A substituição da embalagem sob a pressão não é recomendada)
- Resista a fricção
O disco da válvula é dado bastante intensidade e rigidez. A superfície de selagem do disco pode ser constituída soldada com liga satélite
material embutido ou outro que responde aos pedidos de usuários.
- Projeto preciso:
Projete o corpo e a capota de acordo com o cálculo preciso. O corpo e a capota têm de grande resistência,
capacidade rígida e do fluxo.
Peça & material do correio
Nome do artigo das peças | material | |
1 | Corpo | WCB, CF8, CF8M |
2 | Seat | satélite 2Cr13,25+ |
3 | Disco | 2Cr13, 304, 25+satellite |
4 | Haste | 2Cr13, 304, 304L |
5 | Gaxeta | Graphite+304, aço Graphite+08 |
6 | Capota | WCB, CF8, CF8M |
7 | Embalagem | Grafite, PTFE |
8 | Roda de mão | HT250, QT450 |
Especificação técnica
- Diâmetro nominal: 2" - 12"
- Temperatura aplicável: -29℃~425℃ -40℃~550℃ (de aço)
(de aço inoxidável)
- Pressão nominal: 150Lb 300Lb 600Lb 900Lb 1500Lb
- Meio aplicável: água, gás, óleo, e o outro meio da causticidade.
Padrão das aplicações
- Padrão da fabricação: ANSI B16.34
- Cara a cara dimensão: ANSI B 16,10
- Dimensão da flange: ANSI B 16,5
- Teste: API 598
Descrição:
Dimensão principal externo e da conexão
CLASS150 | |||||||||
tamanho (dentro) | 2" | 2-1/2” | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
L, L1-RF.BW (milímetros) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
L2-RTJ (milímetro) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
H (milímetro) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
K (milímetro) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
Peso (quilogramas) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
CLASS300 | |||||||||
tamanho (dentro) | 2" | 2-1/2” | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
L, L1-RF.BW (milímetros) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
L2-RTJ (milímetro) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
H (milímetro) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
K (milímetro) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
Peso (quilogramas) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
CLASS600 | |||||||||||||||
tamanho (dentro) | 2" | 2-1/2” | 3" | 4" | 5" | 6" | 8" | 10" | |||||||
L, L1-RF.BW (milímetros) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | |||||||
L2-RTJ (milímetro) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 | |||||||
H (milímetro) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 | |||||||
K (milímetro) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 | |||||||
Peso (quilogramas) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 | |||||||
CLASS900 | |||||||||||||||
tamanho (dentro) | 2" | 2-1/2” | 3" | 4" | 5" | 6" | 8" | ||||||||
L, L1-RF.BW (milímetros) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | ||||||||
L2-RTJ (milímetro) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | ||||||||
H (milímetro) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | ||||||||
K (milímetro) | 300 | 350 | 350 | 500 | 500 | 350* | 350* | ||||||||
Peso (quilogramas) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | ||||||||
Nota: Uso “*”, o meio fixou a caixa de engrenagens. |
CLASS1500 | |||||
tamanho (dentro) | 2" | 2-1/2” | 3" | 4" | 6" |
L, L1-RF.BW (milímetros) | 368 | 419 | 470 | 546 | 705 |
L2-RTJ (milímetro) | 371 | 422 | 473 | 549 | 711 |
H (milímetro) | 550 | 582 | 625 | 750 | 925 |
K (milímetro) | 300 | 350 | 400 | 450 | 600 |
Peso (quilogramas) | 116 | 125 | 145 | 210 |
475 |
