Lugar de origem: | CHINA |
Marca: | TOBO |
Certificação: | ISO 9001/ API 6D |
Número do modelo: | CF8M |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Geralmente embalagem por terno de madeira compensada para entrega marítima |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 10000 PCes pelo mês |
Nome do produto: | Válvula de verificação do balanço | Material: | 316L |
---|---|---|---|
Aplicação: | Óleo, gás, água, vapor etc. | Vantagem: | Tranquilo |
Temperatura: | -10~80C | Projeto: | bolacha |
Corpo: | De aço inoxidável | Seat: | De aço inoxidável |
Realçar: | Válvula de retenção de esfera flangeada wafer,válvula de retenção de esfera flangeada de disco axial,válvula de retenção de esfera flangeada de 600 libras |
Nome do Produto: | Válvula de retenção de silêncio | Inscrição: | Água, Petróleo, Gás, Etc., |
---|---|---|---|
Tamanho: | DN15 ~ DN300 | Pressão: | PN16~PN40, 150 libras ~ 600 libras |
Padrão: | API 6D/ANSI 16.5B/JIS 20K/JIS 10K/DIN | Temperatura: | -10~80C |
Corpo: | SUS304/316 | Assento: | Latão / EPDM |
Tronco: | 2Cr13 / SS304 | ||
Realçar: |
válvula de retenção de esfera de aço inoxidável,válvula de retenção de esfera vertical |

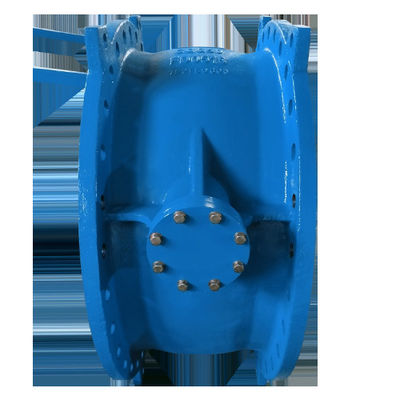

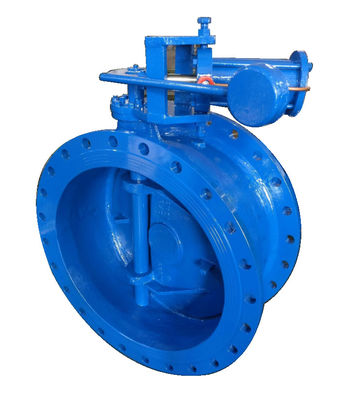

Válvula de retenção de esfera flangeada de construção DI Aplicações de disco axial Estações de bombeamento
Aplicações: Estações de bombeamento.Tratamento e abastecimento de água.Redes de distribuição de água limpa, irrigação (água filtrada).Redes de proteção contra incêndio.
Dados técnicos
Desempenhos técnicos
Teste
Materiais
Válvula de retenção de elevação silenciosa
Breve introdução:
A válvula de retenção resiliente silenciosa é aplicada às tubulações verticais nas quais o fluxo médio corre para cima
e a
fluxo para trás são efetivamente interrompidos.Pode ser amplamente utilizado no sistema de abastecimento de água e sistema de drenagem e funciona em silêncio.
Recursos:
⊙Design profissional
A cavidade interna da válvula é projetada como forma aerodinâmica, que pode efetivamente parar a turbulência.
O
superfície esférica é introduzida para formar a frente do disco e o contato do cone para o par de assento;esses
estruturas irão extremamente a força de choque do meio e diminuir o coeficiente de resistência do fluxo.
Casca fina
estruturas é empregada ao projetar o componente de desvio para garantir o fluxo laminar e
largue o
peso.A altura aberta razoável e o espaço da cavidade permitem a obtenção da área máxima de fluxo
seção.Isto
pode evitar a ocorrência da câmara de ar;o parâmetro da válvula Cv é melhorado.
⊙ Excelentes características à prova de corrosão
Revestimento interno e externo em resina epóxi.
⊙Princípios de higiene confiáveis
Resina epóxi e borracha cumprem o padrão de higiene, os acabamentos, como disco, mola, etc., são feitos
de aço inoxidável
aço.
Parte e material de correio
Corpo, Linha: GGG50 com revestimento interno e externo em resina epóxi
Disco: GGG50 ou aço fundido
Haste guia, Mola: 1Cr17Ni12Mo2Ti, Aço inoxidável
Bucha guia: Bronze CuAI10Fe3
Arruela de flange, O-ring: NBR, EPDM ou FPM
Especificação técnica
-Diâmetro nominal: 50~350mm
-Pressão nominal: 1,0/1,6Mpa
-Pressão de teste de força: 1,5/2,4Mpa
-Pressão de teste de vedação: 1,1/1,76Mpa
Padrão executivo
Padrão de projeto | AWWA A508 |
Cara a cara | Padrão empresarial |
Extremidade do flange | DIN 2501 |
Teste e inspeção | JG/T 9092-1999 |
Temperatura de trabalho | NBR<80℃;EPDM <120℃;FPM <160 ℃ |
DN | eu | As dimensões do flange estão em conformidade com GB/T17421.6-1998 | ||||||||||
O | C | g | f | b | nd | |||||||
1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24,5 | 24,5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24,5 | 24,5 | 16-23 | 16-28 |
