Lugar de origem: | CHINA |
Marca: | TOBO |
Certificação: | ISO 9001/ API 6D |
Número do modelo: | CF8M |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Geralmente embalagem por terno de madeira compensada para entrega marítima |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 10000 PCes pelo mês |
Nome do produto: | Válvula de verificação do balanço | Material: | 316L |
---|---|---|---|
Aplicação: | Óleo, gás, água, vapor etc. | Vantagem: | Tranquilo |
Temperatura: | -10~80C | Projeto: | bolacha |
Corpo: | De aço inoxidável | Seat: | De aço inoxidável |
Realçar: | Válvula de verificação dútile da bola do bocal do ferro,Válvula de verificação da bola PN16,Válvula de verificação da bola DN600 |
Resistência de corrosão de aço inoxidável vertical da maneira da válvula de verificação uma da bola
Nome do produto: | Válvula de verificação do bocal | Aplicação: | Água, óleo, gás, etc., |
---|---|---|---|
Tamanho: | DN15 ~ DN800 | Pressão: | PN16 |
Padrão: | BS/RUÍDO | Temperatura: | -10~80 C |
Corpo: | Ferro | Seat: | Ferro |
Luz alta: |
válvula de verificação vertical da bola,válvula de verificação flangeada da bola |

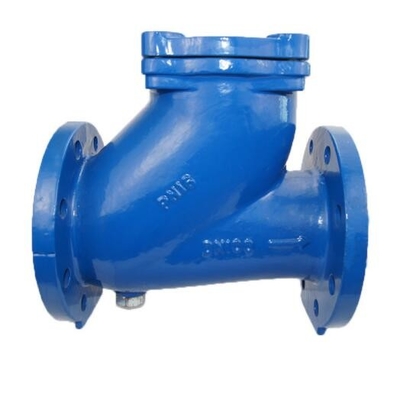

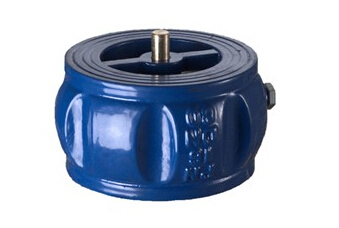

Válvula de verificação dútile DN do bocal do ferro 600 PN16 com silêncio e bolacha Tyep, projeto do disco do elevador
Modelo | PN (MPa) | TestPN (MPa) | Temperatura (℃) | Meio | |
Sheel | Selo | ||||
H77X
H77H
H77Y
H77W
|
1,0 | 1,5 | 1,1 |
selo de borracha:
<80
selo do metal:
<450
|
Água, ar, óleo, etc. ácido, |
1,6 | 2,4 | 1,76 | |||
2,5 | 3,75 | 2,75 | |||
4,0 | 6,0 | 4,4 | |||
6,4 | 9,6 |
7,0
|
Peças | Material | |||||||||||||||||||
|
|
|
|
|
||||||||||||||||
disco do corpo | WCB | CrMo | WCB | 1Cr18Ni9Ti | ||||||||||||||||
haste | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | |||||||||||||||||
anel do selo | - | Steille | Liga | - | - | |||||||||||||||
Mola | 1Cr18Ni9Ti | Liga | 1Cr18Ni9Ti |

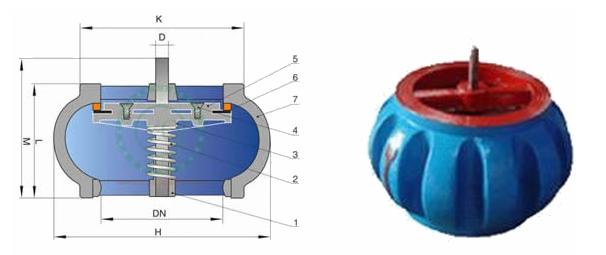

DN (milímetro) | L | D 2 | D 3 | DN (milímetro) | L | D 2 | D 3 | ||
H77X | H77H H77Y H77W |
H77X | H77H H77Y H77W |
||||||
50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
100 | 64 | 155 | 91,5 | 94 | 500 | 152 | 608 | 479 | 490 |
125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
Aplicação:
A válvula é usada para o impedimento de para trás-ir do meio nos encanamentos e nos equipamentos, e a pressão
do meio trará o resultado da abertura e do fechamento automaticamente.
Quando o meio para trás-está indo, o disco da válvula fechou-se automaticaly para evitar acidentes.
Lista material | |||
Parte | Material | ASTM | BS |
Corpo | Bronze | B124 C38800 | 2874 CZ122 |
Tampão | Bronze | B124 C38800 | 1400 LG2 |
Disco | Bronze | B124 C38800 | 2874 CZ122 |
Mola | De aço inoxidável | A313 304 | 3111 304S31 |
Seat | NBR |
Nome do produto | Fabricação chinesa vertical de bronze das válvulas de verificação com vário tamanho |
Material | bronze |
Cor | amarelo de bronze |
Padrão | ANSI DE JIS |
PRESSÃO | PN16 |
Padrão da válvula | Cumpra com o MSS SP-80 Rosqueado a BS 21 (ISO7) /ASME B1.20.1 |
|
Escala do tamanho | 15mm (1/2”) ~ 50 milímetros (2") | |
Pressão de funcionamento | (barra 20,7) Não-choque do WOG 300psi (barra 10,3) vapor 150psi saturado |
|
Pressão de testes | Shell: 450 libras por polegada quadrada (barra 31) hidrostática | |
Seat: 330psi (barra 22,7) hidrostática 80 libras por polegada quadrada (barra 5,5) de ar |
||
Meios apropriados | Água, óleo, gás |
Lista de peças/materiais de construção
Parte | Descrição | Padrão | Especial |
1. | Corpo | Ferro fundido | St. o aço, moldou o aço |
2. | Tampa | Ferro fundido | St. o aço, moldou o aço |
3. | Bola | Nitrilo reforçado | EPDM, neopreno |
4. | Anel de tampa | Borracha de nitrilo | Butyle, Viton |
5. | Anel de Seat da bola | L.T. Bronze | St. aço, RUB dura. |
6. | Prendedores | Aço carbono | St. aço |
Descrição:
Parâmetros técnicos | ||||
Modelo | PN (MPa) | Pressão de teste de moldação (MPa) | Pressão de teste do selo (MPa) | Materiais do corpo, capota |
HQ41X-10 | 1 | 1,5 | 1,1 | ferro ou aço |
HQ41X-16 | 1,6 | 2,4 | 1,76 | |
Peça & material do correio | ||||
Corpo: Ferro fundido, ferro fundido dútile, WCB | ||||
Capota: Ferro fundido, ferro fundido dútile, WCB | ||||
Bola: aço moldado revestido com o neopreno | ||||
Meio: água e líquido corrosivo fraco |
Dimensões | ||||||
DN (milímetro) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de verificação - o tipo da bola (válvula de nonreturn) era as primeiras válvulas com em um projeto original. Um muito simples
mas projeto robusto sem o mecanismo crítico envolvido.
Todas as partes como o mecanismo do disco do pino de dobradiça usado na válvula convencional são eliminadas, e postas no
bola revestida de borracha reforçada para prender em retorno a condição dos meios do fluxo.
Esta bola, move-se totalmente fora do trajeto do fluxo quando o bombeamento está ligada dar perdas principais mínimas.
Os selos revestidos de borracha esféricos da bola perfeitamente no assento de válvula arredondado assegurando totalmente uma prova do escape
selagem.
Este projeto oferece outras vantagens como não a obstrução & a limpeza de auto. Nesta virtualmente manutenção livre
as válvulas, se for necessário, após o uso prolongado, a substituição em linha da bola são apenas um trabalho minúsculo.
* consumo de mais baixa potência
* capacidade de manipulação contínua maior
* limpeza de auto, Não-obstruindo-se
* selagem perfeita
* gota de baixa pressão
Princípio:
O coração desta válvula é uma bola de borracha reforçada. O projeto original da válvula permite a livre circulação da bola.
A bola move-se para a posição aberta quando a bomba começa & permite o fluxo livre do líquido sem nenhuma interferência (veja o figo.).
Como a bomba para, os assentos da bola firmemente contra o assento do metal devido a seus próprios peso & pressão traseira de
o líquido (rato sobre o figo.). Isto conduz à selagem de DROPLESS.
Lista de peças/materiais de construção
Parte | Descrição | Padrão | Especial |
1. | Corpo | Ferro fundido | St. o aço, moldou o aço |
2. | Tampa | Ferro fundido | St. o aço, moldou o aço |
3. | Bola | Nitrilo reforçado | EPDM, neopreno |
4. | Anel de tampa | Borracha de nitrilo | Butyle, Viton |
5. | Anel de Seat da bola | L.T. Bronze | St. aço, RUB dura. |
6. | Prendedores | Aço carbono | St. aço |
