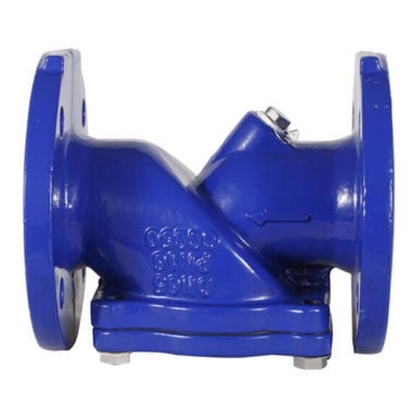

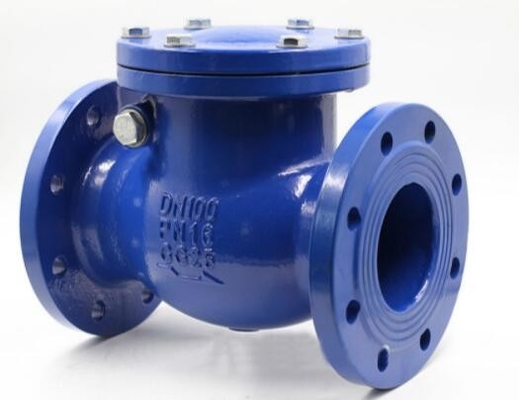

Tamanho grande deslizante dútile DN400 DN500 da válvula de verificação da bola do ferro GGG50 multi



Tamanho grande deslizante dútile DN400 da válvula de verificação da Multi-bola do ferro GGG50, DN500



A válvula de verificação flangeada da bola usar o rolo coberto de borracha como o disco, quando, sob a ação do

o meio, pode rolar para cima e para baixo junto com o trajeto deslizante integral dentro da válvula para abrir ou

feche-o. E caracteriza pela boa tensão, pelo fim silencioso e pela nenhuma produção de martelo de água.



O corpo é projeto completo do trajeto do volume de água, fluxo grande, resistência pequena e a perda principal da água é menor

isso do tipo do balanço por 50. É montável verticalmente ou horizontalmente e pode ser usado para a frio-água,

redes de água quente, industriais e vivas da tubulação da lama, especialmente apropriadas para a bomba submergível da lama.



A temperatura média: 0~80℃.



Especificação

PN: 1.0~1.6MPa

DN: 50~1000mm

Meio: água

temperatura: 0~80℃

Broca da flange: RUÍDO



Material

peças	corpo	bola	assento
material	Ci, DI, WCB	WCB que reveste NBR	WCB, SST

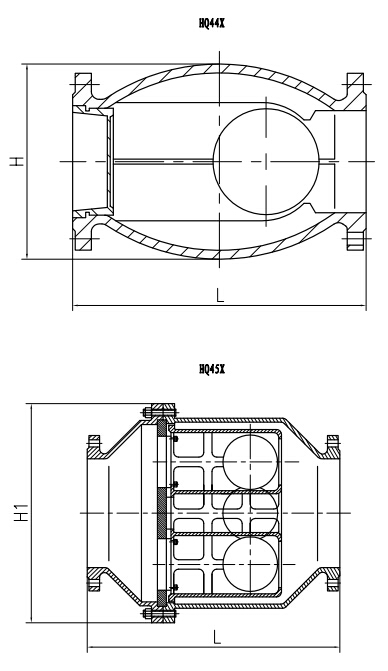

Dimensão

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700











Descrição:



Parâmetros técnicos
Modelo	PN (MPa)	Pressão de teste de moldação (MPa)	Pressão de teste do selo (MPa)	Materiais do corpo, capota
HQ44X-10	1	1,5	1,1	ferro ou aço
HQ414-16	1,6	2,4	1,76
Peça & material do correio
Corpo: Ferro fundido, ferro fundido dútile, WCB
Capota: Ferro fundido, ferro fundido dútile, WCB
Bola: aço moldado revestido com o neopreno
Meio: água e líquido corrosivo fraco



Aplicações:

A válvula de verificação flangeada da bola usar o rolo coberto de borracha como o disco, quando, sob a ação do

o meio, pode rolar para cima e para baixo junto com o trajeto deslizante integral dentro da válvula para abrir ou

feche-o.



E caracteriza pela boa tensão, pelo fim silencioso e pela nenhuma produção de martelo de água.



O corpo é projeto completo do trajeto do volume de água, fluxo grande, resistência pequena e a perda principal da água é menor

isso do tipo do balanço por 50.



É montável verticalmente ou horizontalmente e pode ser usado para a água fria, água, industriais quentes e

redes de vida da tubulação da lama, especialmente apropriadas para a bomba submergível da lama.



A temperatura média: 0~80℃.



Dimensões
DN (milímetro)	L	D	D1	D2	Z-φd	H
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820



Válvula de verificação - o tipo da bola (válvula de nonreturn) era as primeiras válvulas com em um projeto original. Um muito simples

mas projeto robusto sem o mecanismo crítico envolvido.



Todas as partes como o mecanismo do disco do pino de dobradiça usado na válvula convencional são eliminadas, e postas no

bola revestida de borracha reforçada para prender em retorno a condição dos meios do fluxo.



Esta bola, move-se totalmente fora do trajeto do fluxo quando o bombeamento está ligada dar perdas principais mínimas.



Os selos revestidos de borracha esféricos da bola perfeitamente no assento de válvula arredondado assegurando totalmente uma prova do escape

selagem.



Este projeto oferece outras vantagens como não a obstrução & a limpeza de auto. Nesta virtualmente manutenção livre

as válvulas, se for necessário, após o uso prolongado, a substituição em linha da bola são apenas um trabalho minúsculo.



* consumo de mais baixa potência

* capacidade de manipulação contínua maior

* limpeza de auto, Não-obstruindo-se

* selagem perfeita

* gota de baixa pressão





Princípio:

O coração desta válvula é uma bola de borracha reforçada. O projeto original da válvula permite a livre circulação da bola.

A bola move-se para a posição aberta quando a bomba começa & permite o fluxo livre do líquido sem nenhuma interferência (veja o figo.).

Como a bomba para, os assentos da bola firmemente contra o assento do metal devido a seus próprios peso & pressão traseira de

o líquido (rato sobre o figo.). Isto conduz à selagem de DROPLESS.

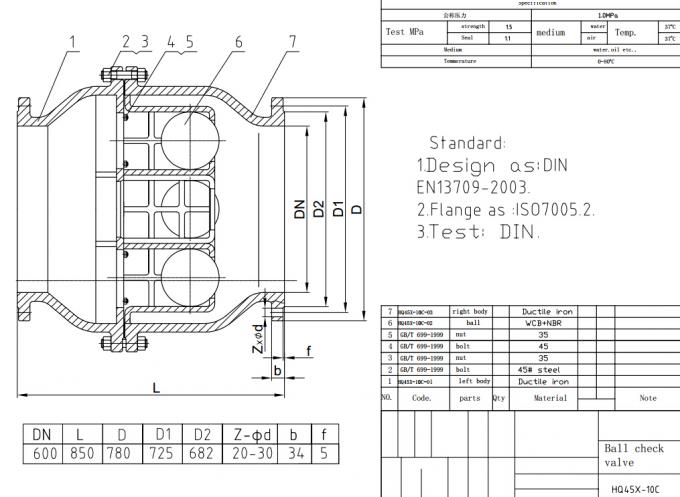

Lista de peças/materiais de construção

Parte	Descrição	Padrão	Especial
1.	Corpo	Ferro fundido	St. o aço, moldou o aço
2.	Tampa	Ferro fundido	St. o aço, moldou o aço
3.	Bola	Nitrilo reforçado	EPDM, neopreno
4.	Anel de tampa	Borracha de nitrilo	Butyle, Viton
5.	Anel de Seat da bola	L.T. Bronze	St. aço, RUB dura.
6.	Prendedores	Aço carbono	St. aço
