Lugar de origem: | China |
Marca: | TOBO |
Certificação: | API ISO CE |
Número do modelo: | WCB |
Quantidade de ordem mínima: | 5pcs |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Caixa, caso Dobra-de madeira ou de acordo com o pedido dos clientes |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 1000pcs pelo mês |
Nome da produção: | Válvula de globo | Material: | WCB |
---|---|---|---|
extremidades: | Extremidades flangeadas | Aplicação: | Gás, óleo, água e o outro líquido de Corrosie |
Tamanho: | DN80 | Pressão: | PN16 |
Tempreture: | Pressão média | Posição da linha da haste: | Válvula de globo exterior da haste do parafuso |
Realçar: | Parafuse para baixo a válvula de globo não do retorno,válvula de globo DN15,válvula de globo DN200 |

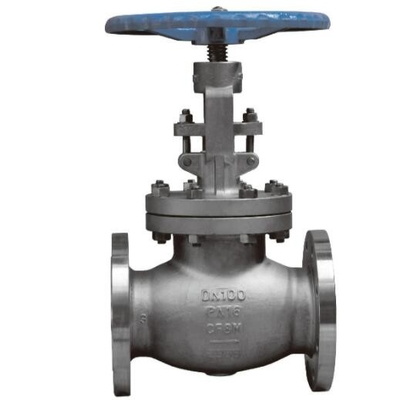

Aparafusar Nenhum Design de Globo de Válvula de Retorno Com Ângulo Tipo DN15 ~ DN200 Tamanho
Nome do Produto: | Válvula Globo Flangeada | Inscrição: | Petróleo, Gás, Água, Vapor Etc., |
---|---|---|---|
Tamanho: | DN15 ~ DN200 | Pressão: | PN16~160/150lbs~2500lbs/JIS 10K/20K |
Padrão: | API 6D/ANSI 16.5B/JIS 20K/JIS 10K | Temperatura: | -29~425C |
Corpo: | Aço fundido/WCB/WC6/aço inoxidável | Tronco: | Aço inoxidável/2Cr13/SS304 |
Assento: | F6 / Conforme solicitação | ||
Realçar: |
válvula globo de aço fundido,válvula globo de 2 polegadas |
Aparafusar nenhum design de globo de válvula de retorno com tipo de ângulo feito por DI
Válvula globo PN10 DN80 SDNR, tipo ângulo, corpo de ferro dúctil GGG40.3, haste de aço e sede e disco de bronze RG5, flangeado
Tabela de Materiais
Nome das peças | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
Corpo da válvula | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
Estalo da válvula | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
Haste da válvula | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
Preenchimento | malha PTFE | malha PTFE | malha PTFE | malha PTFE | Grafite |
Espaçador | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | Grafite+304 |
Glândula | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
Anel de enchimento | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
Parafuso | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
Noz | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
Dimensões da válvula globo PN16
d | eu | H | L1 | H1 | D2 | eu | D | C | n | h | t | |
PN16DN15 | 15 | 130 | 180 | 90 | 163 | 100 | 13 | 95 | 65 | 4 | 14 | 14 |
PN16DN20 | 20 | 150 | 180 | 95 | 163 | 100 | 13 | 105 | 75 | 4 | 14 | 16 |
PN16DN25 | 25 | 160 | 180 | 100 | 163 | 100 | 13 | 115 | 85 | 4 | 14 | 16 |
PN16DN32 | 32 | 180 | 230 | 105 | 210 | 125 | 13 | 140 | 100 | 4 | 18 | 18 |
PN16DN40 | 40 | 200 | 245 | 115 | 227 | 160 | 15 | 150 | 110 | 4 | 18 | 18 |
PN16DN50 | 50 | 230 | 268 | 125 | 239 | 160 | 16 | 165 | 125 | 4 | 18 | 20 |
PN16DN65 | 65 | 290 | 291 | 145 | 264 | 180 | 20 | 185 | 145 | 4 | 18 | 20 |
PN16DN80 | 80 | 310 | 324 | 155 | 285 | 180 | 26 | 200 | 160 | 8 | 18 | 22 |
PN16DN100 | 100 | 350 | 354 | 175 | 306 | 200 | 36 | 220 | 180 | 8 | 18 | 24 |
PN16DN125 | 125 | 400 | 411 | 200 | 351 | 200 | 51 | 250 | 210 | 8 | 18 | 26 |
PN10DN150 | 150 | 480 | 465 | 225 | 393 | 250 | 56 | 285 | 240 | 8 | 22 | 26 |
PN10DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 8 | 22 | 26 |
PN16DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 12 | 22 |
28 |
A válvula globo é projetada em referência ao padrão interno e internacional avançado.Adotando diferentes materiais, a válvula pode funcionar com diferentes meios, como água, óleo, gás, vapor, carbamida e outros meios.
seleção de aplicações possíveis: |
(indústria) (central elétrica) |
(instalação de purificação de gases de combustão) (fornecimento de gás) |
(instalações de vácuo) (amônia) |
(água quente) (sistema de enchimento e congelamento) |
(tecnologia de aquecimento) (sistema de vapor) |
Recursos |
Parafuso e garfo externos (OS e Y), haste ascendente |
Capô Aparafusado |
Disco cônico |
Capota estendida para serviços criogênicos |
Volante de impacto opcional |
Equipamento opcional |
Especificações |
Projeto: ASME B16.34/BS 1873 |
Cara a Cara: ASME B16.10 |
Ponta a ponta: ASME B16.10 |
Flange Final: ASME B16.5 |
Extremidade BW: ASME B16.25 |
Teste: API 598 |
Especial: NACE MR-01-75 |
Notas: O tamanho do flange de conexão de válvula serial pode ser projetado de acordo com os requisitos dos clientes.
Especificação de desempenho dos produtos
Peças | Materiais | |||
Corpo | ASTM A216 GR.WCB | |||
Anel do assento | ASTM A105 + Face de Stellite | |||
Disco | ASTM A105 + Face 13Cr | |||
Placa de impulso do disco | ASTM A276 Tipo 420 | |||
Porca do disco | ASTM A276 Tipo 410 | |||
Tronco | ASTM A182 GR.F6 | |||
Porcas do parafuso do castelo | ASTM A194 GR.2H | |||
Parafusos do Capô | ASTM A193 GR.B7 | |||
Junta | Ferro macio + grafite | |||
Bucha do banco traseiro | ASTM A276 Tipo 410 | |||
Embalagem da haste | Anel de grafite trançado e formado por matriz | |||
Gorro | ASTM A216 GR.WCB | |||
Pinos de olhal | Aço carbono | |||
Glândula | ASTM A276 Tipo 410 | |||
Flange da glândula | ASTM A216 GR.WCB | |||
Parafusos de olho de glândula | ASTM A307 GR.B | |||
Porcas de olhal | ASTM A194 GR.2H | |||
Jugo Bush | ASTM A439 GR.D-2 | |||
Parafuso | Aço carbono | |||
Volante | Ferro dúctil | |||
Porca do volante | ASTM A194 GR.2H | |||
Máquina de lavar | Aço carbono | |||
Jugo | ASTM A216 GR.WCB | |||
Porcas do parafuso do garfo | ASTM A194 GR.2H | |||
Parafuso do garfo do garfo | ASTM A193 GR.B7 | |||
Consequência | Aço | |||
Anel de Lanterna Sob Pedido | ASTM A276 Tipo 410 |
Dimensões principais
Classe de Pressão ASME 150 Lb-Dimensões e Pesos
NPS | dentro | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
d | milímetros | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 |
L-L1 | dentro | 8 | 8,5 | 9,5 | 11,5 | 14 | 16 | 19,5 | 24,5 | 27,5 | 31 | 36 |
(RF-BW) | milímetros | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
L2 | dentro | 8,5 | 9 | 10 | 12 | 14,5 | 16,5 | 20 | 25 | 28 | 31,5 | 36,5 |
(RTJ) | milímetros | 216 | 229 | 254 | 305 | 368 | 419 | 508 | 635 | 711 | 800 | 927 |
H | dentro | 13,43 | 14h45 | 14,76 | 19.02 | 21.14 | 20h35 | 23.23 | 29,69 | 37,05 | 42,72 | 38.03 |
(abrir) | milímetros | 341 | 367 | 375 | 483 | 537 | 517 | 590 | 754 | 941 | 1085 | 966 |
C | dentro | 7,87 | 9,84 | 9,84 | 11.81 | 11.81 | 13,78 | 15,75 | 17,72 | 25.2 | 25.2 | 18.11 |
milímetros | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 640 | 640 | 460 | |
WT | BF | 22 | 29 | 42 | 64 | 77 | 105 | 154 | 288 | 507 | 617 | 810 |
(Kg) | BW | 19 | 25 | 34 | 49 | 65 | 82 | 131 | 249 | 430 | 580 | 763 |
Classe de Pressão ASME 300 Lb-Dimensões e Pesos
NPS | dentro | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
d | milímetros | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 |
L-L1 | dentro | 10,5 | 11,5 | 12,5 | 14 | 15,75 | 17,5 | 22 | 24,5 | 28 |
(RF-BW) | milímetros | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 |
L2 | dentro | 11.12 | 12.12 | 13.12 | 14,62 | 16,37 | 18.12 | 22,62 | 25.12 | 28,62 |
(RTJ) | milímetros | 283 | 308 | 333 | 371 | 416 | 460 | 575 | 638 | 727 |
H | dentro | 13,74 | 14,8 | 16,93 | 19.13 | 22.05 | 24,33 | 36,89 | 37,36 | 39.17 |
(abrir) | milímetros | 349 | 376 | 430 | 486 | 560 | 618 | 937 | 949 | 995 |
C | dentro | 7,87 | 9,84 | 9,84 | 13,78 | 15,75 | 17,72 | 2,05 | 25.2 | 18.11 |
milímetros | 200 | 250 | 250 | 350 | 400 | 450 | 560 | 640 | 460 | |
WT | BF | 31 | 43 | 57 | 86 | 130 | 168 | 280 | 385 | 724 |
(Kg) | BW | 26 | 38 | 44 | 68 | 110 | 138 | 228 | 329 | 618 |
Classe de Pressão ASME 300 Lb-Dimensões e Pesos
NPS | dentro | 2 | 2,5 | 3 | 4 | 6 | 8 | 10 | 12 |
d | milímetros | 51 | 64 | 76 | 102 | 152 | 200 | 248 | 298 |
L-L1 | dentro | 11,5 | 13 | 14 | 17 | 22 | 26 | 31 | 33 |
(RF-BW) | milímetros | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 |
L2 | dentro | 11,62 | 13.12 | 14.12 | 17.12 | 22.12 | 26.12 | 31.12 | 33.12 |
(RTJ) | milímetros | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 |
H | dentro | 16,73 | 19,76 | 20,51 | 24.41 | 34,88 | 36,69 | 40,94 | 50,39 |
(abrir) | milímetros | 425 | 502 | 521 | 620 | 886 | 932 | 1040 | 1280 |
C | dentro | 9,84 | 11.81 | 13,78 | 17,72 | 22.05 | 18.11 | 24.02 | 29,92 |
milímetros | 250 | 300 | 350 | 450 | 560 | 460 | 610 | 760 | |
WT | BF | 39 | 58 | 73 | 120 | 327 | 482 | 700 | 900 |
(Kg) | BW | 33 | 48 | 61 | 95 | 261 | 385 | 588 | 795 |

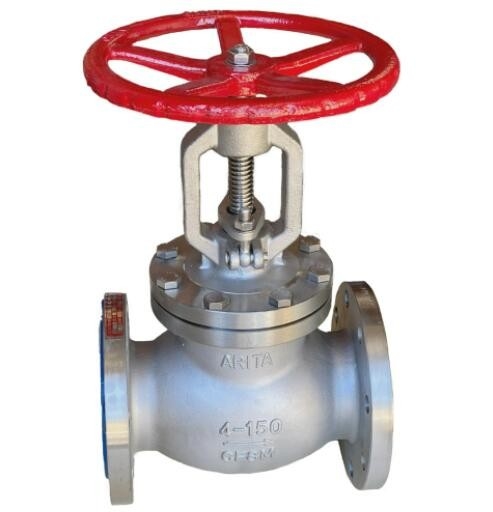

Breve introdução:
A válvula globo é projetada em referência ao padrão interno e internacional avançado.O corpo adota
configuração de esfera, e também tem a característica de boa aparência, função agradável e qualidade superior.
Aplique de CLASS150 a CLASS1500 e -29℃~425℃(aço), -40℃~550℃(aço inoxidável).
Usando material diferente, a válvula pode funcionar com diferentes meios, como água, óleo, gás, vapor,
carbamida e
outro meio.
Recursos:
-Selo traseiro
Projeto de vedação traseira para garantir vedação e vedação confiáveis quando a válvula estiver totalmente aberta. (Não é recomendada a substituição da vedação sob pressão)
-Resistir ao atrito
O disco da válvula recebe intensidade e rigidez suficientes.A superfície de vedação do disco pode ser soldada com
liga de satélite
embutidos ou outros materiais que respondam às solicitações dos usuários.
-Projeto preciso:
Projete a carroceria e o capô de acordo com cálculos precisos.Corpo e capô têm alta resistência,
capacidade rígida e de fluxo.
Parte e material de correio
Nome do item das peças | material | |
1 | Corpo | WCB, CF8, CF8M |
2 | Assento | 2Cr13,25+ satélite |
3 | Disco | 2Cr13, 304, 25+satélite |
4 | Tronco | 2Cr13, 304, 304L |
5 | Junta | Grafite+304, Grafite+08 aço |
6 | Gorro | WCB,CF8,CF8M |
7 | Embalagem | Grafite, PTFE |
8 | Volante | HT250,QT450 |
Especificação técnica
-Diâmetro nominal: 2"-12"
-Temperatura aplicável: -29℃~425℃(aço) -40℃~550℃
(aço inoxidável)
-Pressão nominal: 150Lb 300Lb 600Lb 900Lb 1500Lb
-Meio aplicável: água, gás, óleo e outros meios de causticidade.
Padrão de aplicativos
-Padrão de fabricação: ANSI B16.34
-Dimensão face a face: ANSI B 16.10
-Dimensão do flange: ANSI B 16,5
-Teste: API 598
Descrição:
Dimensão externa e de conexão principal
CLASSE 150 | |||||||||
tamanho (em) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
L,L1-RF.BW(mm) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
L2-RTJ(mm) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
Hmm) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
K(mm) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
Peso (Kg) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
CLASSE 300 | |||||||||
tamanho (em) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
L,L1-RF.BW(mm) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
L2-RTJ(mm) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
Hmm) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
K(mm) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
Peso (Kg) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
CLASSE 600 | |||||||||||||||
tamanho (em) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | |||||||
L,L1-RF.BW(mm) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | |||||||
L2-RTJ(mm) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 | |||||||
Hmm) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 | |||||||
K(mm) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 | |||||||
Peso (Kg) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 | |||||||
CLASSE 900 | |||||||||||||||
tamanho (em) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | ||||||||
L,L1-RF.BW(mm) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | ||||||||
L2-RTJ(mm) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | ||||||||
Hmm) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | ||||||||
K(mm) | 300 | 350 | 350 | 500 | 500 | 350* | 350* | ||||||||
Peso (Kg) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | ||||||||
Nota: Use "*", significa ter fixado a caixa de engrenagens. |
CLASSE 1500 | |||||
tamanho (em) | 2" | 2-1/2" | 3" | 4" | 6" |
L,L1-RF.BW(mm) | 368 | 419 | 470 | 546 | 705 |
L2-RTJ(mm) | 371 | 422 | 473 | 549 | 711 |
Hmm) | 550 | 582 | 625 | 750 | 925 |
K(mm) | 300 | 350 | 400 | 450 | 600 |
Peso (Kg) | 116 | 125 | 145 | 210 |
475 |
