Lugar de origem: | CHINA |
Marca: | TOBO |
Certificação: | ISO |
Número do modelo: | / |
Quantidade de ordem mínima: | 10 peças |
---|---|
Preço: | 20-40$ |
Detalhes da embalagem: | Caixas para quantidades pequenas e argumentos de madeira para grandes quantidades. |
Tempo de entrega: | 15-20 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 10000pcs |
Tipo: | Válvulas de porta, válvula de porta | Lugar de origem: | Shanghai, China |
---|---|---|---|
Tamanho portuário: | DN50 | Teste: | Teste 100% de impermeabilidade |
Cor: | Defeito azul, personalizado | Único tamanho do pacote: | 17X18X32 cm |
Certificados: | OHSAS 18001, ISO 9001, ISO 14001 | MOQ: | 10 |
Realçar: | Válvula de porta PN16 assentada resiliente,Válvula de porta assentada resiliente de aumentação da haste,Válvula de porta DN50 assentada resiliente |
Parâmetros do produto | ||||
cor: | azul personalizado | Temperatura de operação: | 0-100℃ | |
Tipo: | válvula de gaveta | Teste: | Teste de vazamento de 100% | |
Meio aplicável: | Água limpa ou meio semelhante à água | Classificação de pressão: | PN16 | |
Tamanho: | DN50-DN2000 | MOQ: | 10 |
Válvulas de gaveta de aço fundido VÁLVULA DE PORTA DE AÇO FUNDIDO CLASSE 150~1500LB Válvula de gaveta de cunha flexível, válvula de gaveta de cunha sólida Capô aparafusado, anel de assento rosqueado ou soldado, anel de assento renovável Material: ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M, A351 CF3, A351 CF3M, A351 CN7M
Conformidade com os padrões Design e Fabricação: ANSIB16.34,API600 API6D,API603,BS1414 Cara a cara (de ponta a ponta): ANSIB16.10,API6D Conexão flangeada: 2"~24"para ANSIB16.5,22",26"~36"para MSS-SP-44 para API605 mediante solicitação Teste e inspeção: API598,API6D Extremidade soldada: ANSIB162.5
A. Rolamento axial de esferas antifricção: reduz o atrito entre as peças de acoplamento para garantir uma operação suave B. Parafuso sem cabeça: Fixa a porca do garfo no castelo C. Bico de graxa: Fornece lubrificante para as peças de acoplamento
VÁLVULA DE PORTA DE AÇO FUNDIDO CLASSE 150lb~1500lb
|
Palavras-chave da página: Válvulas de gaveta de aço fundido, válvula de gaveta de cunha, Válvula de gaveta de cunha flexível, Válvula de gaveta de cunha sólida,Anel de sede renovável
Válvulas de portãosão usados quando um fluxo de fluido em linha reta e restrição de fluxo mínimo são necessários.As válvulas gaveta usam uma placa deslizante dentro do corpo da válvula para parar, limitar ou permitir o fluxo total de fluidos através da válvula.O portão é geralmente em forma de cunha.Quando a válvula está totalmente aberta, a comporta é totalmente puxada para dentro do castelo da válvula.Isso deixa a passagem de fluxo através da válvula totalmente aberta sem restrições de fluxo.Portanto, há pouca ou nenhuma queda de pressão ou restrição de fluxo através da válvula.
As válvulas de gaveta não são adequadas para estrangular o volume.O controle do fluxo é difícil devido ao projeto da válvula e o fluxo do fluido batendo contra uma comporta parcialmente aberta pode causar danos extensos à válvula.Exceto quando especificamente autorizado pelo fabricante, as válvulas gaveta não devem ser usadas para estrangulamento.
Tamanho: | DN50 ~ DN1200 | Pressão: | PN 16, PN10 |
---|---|---|---|
Comprimento: | DIN F4 / F5 / BS5163A / AWWA C509 C515 MJ / JIS | Temperatura: | -20 ~ 120°C |
Corpo: | Ferro dúctil GGG40, DI GGG 50, Ferro fundido GG25 | Cunha: | Revestimento de Ferro EPDM/NBR |
Mesa: | DIN 3352, JIS 10 K, EN 7005.2 | Teste: | Força de teste por 2,4 Mpa |
Realçar: |
válvula de gaveta de assento resiliente,válvula de porta flangeada |

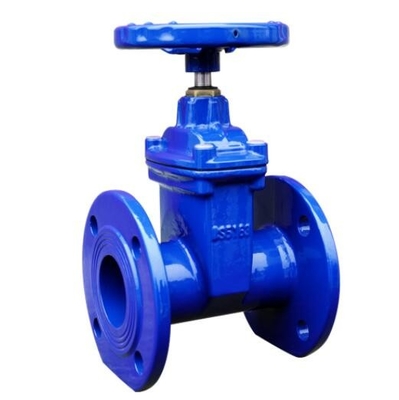

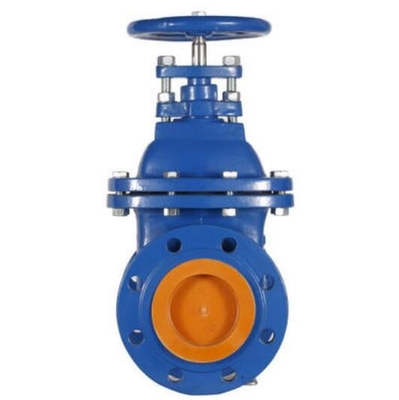

Válvula de gaveta com sede resistente à corrosão da haste estendida anti-corrosão com caixa de superfície
A. Vedação da haste
Três vedações de haste independentes que oferecem segurança tripla:
• Um anel limpador NBR protege contra sujeira externa.
• Rolamento de poliamida com 4 O-rings NBR protege contra corrosão galvânica.
• Uma vedação manchete de borracha EPDM atua como a vedação hidráulica principal para o fluxo.
B. Conexão do corpo/capô
A montagem exclusiva do corpo da válvula e do castelo garante uma estanqueidade durável:
• Uma junta redonda de borracha do castelo se encaixa em um recesso no castelo da válvula, impedindo-o
de ser soprado por surtos de pressão.
• Os parafusos do castelo de aço inoxidável são escareados no castelo da válvula, circundados
pela junta do capô e selado com hot melt.Assim, não há risco de corrosão
pois os parafusos não são expostos ao meio ou ao solo.
C. Porca de cunha
A porca de cunha fixa e integral reduz o número de peças móveis da válvula,
minimizando o risco de corrosão e mau funcionamento.A porca de cunha é feita de
latão resistente à dezincificação com capacidade de lubrificação proporcionando ótima compatibilidade
com a haste de aço inoxidável.
D. Cunha vulcanizada
O núcleo de ferro dúctil é totalmente vulcanizado com borracha EPDM aprovada para água potável
interna e externamente.
Nenhuma peça de ferro é exposta ao meio e a excelente vulcanização da borracha
evita a corrosão rastejante sob a borracha.
As guias na cunha e no corpo da válvula garantem um fechamento uniforme independentemente da
alta pressão.
A operação segura é garantida, pois as guias evitam a sobrecarga da haste.
A cunha tem um grande furo passante e como não há cavidades no núcleo, estagnação
água ou impurezas não podem se acumular e causar contaminação.
Características de design:
Juntas do fuso O-ring - “DRY THREAD” - substituível sob pressão.
Fuso de aço inoxidável com rosca laminada e rolamento.
Cunha emborrachada de superfície total com porca do eixo substituível.
Válvula de gaveta com furo completo.
Todas as peças são protegidas contra corrosão.
Válvula de gaveta com sede resiliente de acordo com EN 1074-1 e 2 / EN 1171, com EPDM aprovado pela WRAS
peças de borracha.
Corpo e capô do GJS-500-7 (GGG-50).Cunha de ferro dúctil com porca de cunha fixa,
totalmente vulcanizado com borracha EPDM.Haste de aço inoxidável min.13% Cr com fio laminado
e anel de parada da cunha.
Vedação da haste com 4 O-rings em mancal de nylon, manchete de borracha EPDM e NBR
anel limpador.Junta do castelo em EPDM em uma ranhura, parafusos do castelo escareados circundados pelo
junta do capô e selado com hot melt.Soquetes equipados com anéis de vedação "Euro" de EPDM
borracha.
Revestimento epóxi conforme DIN 30677-2 e diretrizes GSK - interna e externamente.
O portão valvulado ou elemento de fechamento é tipicamente na forma de uma cunha feita de material de ferro fundido
de modo a ser suficientemente robusto para ser adequado para aplicações de alta pressão e alto fluxo.
Em uma válvula de gaveta de assento resiliente, a superfície externa da cunha da válvula é revestida com um elastômero
material de modo a oferecer uma vedação à prova de bolhas mesmo em pressões operacionais elevadas.
A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula
calço dentro do curso d'água do alojamento da válvula.
Após o fechamento da válvula, o material resiliente na borda forma uma vedação à prova de bolhas com o interior
superfície do corpo da válvula.Sujeira ou outra contaminação no sistema operacional da válvula pode levar a
vedação incompleta da cunha ou outro mau funcionamento.
Outro objetivo da presente invenção é fornecer uma válvula de gaveta de assento resiliente tendo um
sistema de operador de cunha aprimorado que supera prontamente os efeitos deletérios da contaminação introduzida durante a construção ou arrastada no produto transportado para a válvula.
Estes e outros objetos da presente invenção que se tornarão evidentes a partir do estudo da
descrição e desenhos anexos são fornecidos em uma disposição de válvula, que compreende uma válvula
alojamento que define uma passagem de água e uma sede de válvula dentro da passagem de válvula.
Uma cunha de válvula disposta dentro da passagem do alojamento se move ao longo de uma direção de operação
entre uma posição fechada em contato com a sede da válvula para bloquear o fluxo de água através da válvula
passagem e uma posição aberta permitindo o fluxo de água através da passagem da válvula.
Um par de trilhos espaçados são dispostos dentro do alojamento de válvula em ambos os lados da cunha
e se estendem ao longo da direção de operação.Um par de asas opostas transportadas na cunha da válvula,
viajar em cada faixa.Uma haste de válvula acoplada à cunha de válvula move a cunha de válvula em direções alternadas opostas entre as posições de válvula aberta e válvula fechada.
Os rolos são transportados nas asas para engate de rolamento com as esteiras e as lâminas raspadoras são
transportado nas asas adjacentes aos rolos para raspar a contaminação dos trilhos.
As pistas podem ser fornecidas com ou sem forro.Se uma asa for fornecida sem rolos devido a
uma aplicação de carregamento leve, por exemplo, a pista é fornecida preferencialmente sem um forro.
Uma condição de carga leve pode surgir, por exemplo, na extremidade superior de um
disposição da válvula.No entanto, sob condições de carga pesada como, por exemplo, na parte inferior
extremidade de uma disposição de válvula operada horizontalmente, é preferível que as asas sejam fornecidas
com rolos de suporte de carga.
Neste caso, também é preferível que a pista seja dotada de um revestimento geralmente em forma de U
seção transversal e feito de um material resistente como o aço inoxidável.
Especificações:
NÃO | Nome da peça | Material |
1 | Corpo | Ferro fundido dúctil |
2 | Cunha | Ferro fundido dúctil + EPDM |
3 | Porca da haste | ZCuAl10Fe3 Gunmetal |
4 | Junta | EPDM |
5 | Gorro | Ferro fundido dúctil |
6 | Junta da glândula | ZCuAl10Fe3 Gunmetal |
7 | Tronco | 2Cr13 SSx 20Cr13 |
8 | Glândula | Ferro fundido dúctil |
9 | Limpador de borracha | EPDM/NBR |
10 | Volante | Ferro fundido dúctil |
RECURSOS
⊙ Jateamento
superfície protetora terminada por jateamento e a superfície é lisa e limpa.
⊙ Assento achatado
Maneira de furo contínuo suave sem recesso de assento, não é fácil acumular impurezas.
Fazendo o líquido imediatamente.
⊙ Tratamento com borracha
Tanto o interior como o exterior são revestidos com conhecimento avançado de vulcanização de borracha, fazendo então
Certifique-se da elasticidade da borracha e certifique-se da dimensão exata da geometria.Borracha e dúctil
válvula de ferro fundido mão juntos dificilmente.Isso pode evitar a queda devido ao uso a longo prazo.
⊙ Anticorrosão
Tanto o interior como o exterior são revestidos com resina epóxi em pó não tóxico para fortalecer a capacidade de resistência à corrosão e aumentar a qualidade
de abastecimento de água.
⊙ Robustez
A válvula de ferro dúctil mais antiga é fácil de romper após ser impactada pelo nonego.Pode parar
ruptura dependem da boa capacidade mecânica do ferro dúctil.
⊙ Três “○” anel selado
Com os três anéis “O”, o vazamento pode ser bastante reduzido e o anel “O” pode ser
substituído nesta condição com pressão e sem parar a água.O eixo de empuxo
reduz a resistência ao atrito e reduz o torque operacional.E pode ser selo de comutação
anel sem abrir e fechar.
⊙ Corpo redondo rígido
O corpo é fundado minuciosamente, o tamanho da geometria rígida garante a vedação interna da válvula sem
qualquer processo.
⊙ Peso leve
Este corpo é feito de ferro dúctil, é 20% -30% mais leve que os antigos.Facilmente para fixação e
atendimento.
Formulários :Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal
água, eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
PADRÕES APLICÁVEIS
⊙ Padrão Americano
Projeto para ANSI/AWWA C509
Dimensão face a face para ASME B16.10-2000 (série ISO 3)
Flange e perfuração Para SME/ANSI B16.42-1998
⊙ Padrão Britânico
Projeto para BS5163,BS5150
Dimensão face a face para BS5163 (série ISO 3, série ISO19)
Flange e perfuração Para BS4504 part1(EN1092)
⊙ Padrão da Alemanha
Projeto para DIN3352
Dimensão face a face para DIN3202 (F4: série ISO 14; F5: série ISO 15)
Flange e perfuração para BS EN1092
Formulários:Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal água,
eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
Tamanho: | DN15, DN20, DN 25, DN 32, DN40 DN50 | Pressão: | PN 16, PN25 |
---|---|---|---|
Comprimento: | DIN F4 / F5 / BS5163A / AWWA C509 C515 MJ / JIS | Temperatura: | -20 ~ 120°C |
Corpo: | Ferro dúctil GGG40, DI GGG 50, Ferro fundido GG25 | Cunha: | Revestimento de Ferro EPDM/NBR |
Mesa: | DIN 3352, JIS 10 K, EN 7005.2 | Teste: | Força de teste por 2,4 Mpa |
Realçar: |
válvula de gaveta de assento resiliente,válvula de porta flangeada |

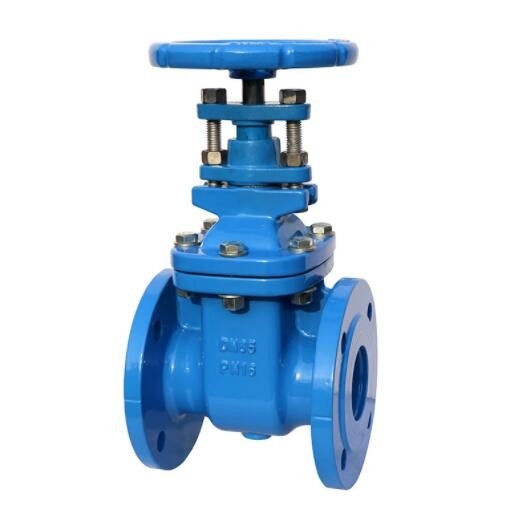

Válvula de gaveta com sede resiliente de tamanho pequeno com extremidade de rosca para medidor de água
A. Vedação da haste
Três vedações de haste independentes que oferecem segurança tripla:
• Um anel limpador NBR protege contra sujeira externa.
• Rolamento de poliamida com 4 O-rings NBR protege contra corrosão galvânica.
• Uma vedação manchete de borracha EPDM atua como a vedação hidráulica principal para o fluxo.
B. Conexão do corpo/capô
A montagem exclusiva do corpo da válvula e do castelo garante uma estanqueidade durável:
• Uma junta redonda de borracha do castelo se encaixa em um recesso no castelo da válvula, impedindo-o
de ser soprado por surtos de pressão.
• Os parafusos do castelo de aço inoxidável são escareados no castelo da válvula, circundados
pela junta do capô e selado com hot melt.Assim, não há risco de corrosão
pois os parafusos não são expostos ao meio ou ao solo.
C. Porca de cunha
A porca de cunha fixa e integral reduz o número de peças móveis da válvula,
minimizando o risco de corrosão e mau funcionamento.A porca de cunha é feita de
latão resistente à dezincificação com capacidade de lubrificação proporcionando ótima compatibilidade
com a haste de aço inoxidável.
D. Cunha vulcanizada
O núcleo de ferro dúctil é totalmente vulcanizado com borracha EPDM aprovada para água potável
interna e externamente.
Nenhuma peça de ferro é exposta ao meio e a excelente vulcanização da borracha
evita a corrosão rastejante sob a borracha.
As guias na cunha e no corpo da válvula garantem um fechamento uniforme independentemente da
alta pressão.
A operação segura é garantida, pois as guias evitam a sobrecarga da haste.
A cunha tem um grande furo passante e como não há cavidades no núcleo, estagnação
água ou impurezas não podem se acumular e causar contaminação.
Características de design:
Juntas do fuso O-ring - “DRY THREAD” - substituível sob pressão.
Fuso de aço inoxidável com rosca laminada e rolamento.
Cunha emborrachada de superfície total com porca do eixo substituível.
Válvula de gaveta com furo completo.
Todas as peças são protegidas contra corrosão.
Válvula de gaveta com sede resiliente de acordo com EN 1074-1 e 2 / EN 1171, com EPDM aprovado pela WRAS
peças de borracha.
Corpo e capô do GJS-500-7 (GGG-50).Cunha de ferro dúctil com porca de cunha fixa,
totalmente vulcanizado com borracha EPDM.Haste de aço inoxidável min.13% Cr com fio laminado
e anel de parada da cunha.
Vedação da haste com 4 O-rings em mancal de nylon, manchete de borracha EPDM e NBR
anel limpador.Junta do castelo em EPDM em uma ranhura, parafusos do castelo escareados circundados pelo
junta do capô e selado com hot melt.Soquetes equipados com anéis de vedação "Euro" de EPDM
borracha.
Revestimento epóxi conforme DIN 30677-2 e diretrizes GSK - interna e externamente.
O portão valvulado ou elemento de fechamento é tipicamente na forma de uma cunha feita de material de ferro fundido
de modo a ser suficientemente robusto para ser adequado para aplicações de alta pressão e alto fluxo.
Em uma válvula de gaveta de assento resiliente, a superfície externa da cunha da válvula é revestida com um elastômero
material de modo a oferecer uma vedação à prova de bolhas mesmo em pressões operacionais elevadas.
A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula
calço dentro do curso d'água do alojamento da válvula.
Após o fechamento da válvula, o material resiliente na borda forma uma vedação à prova de bolhas com o interior
superfície do corpo da válvula.Sujeira ou outra contaminação no sistema operacional da válvula pode levar a
vedação incompleta da cunha ou outro mau funcionamento.
Outro objetivo da presente invenção é fornecer uma válvula de gaveta de assento resiliente tendo um
sistema de operador de cunha aprimorado que supera prontamente os efeitos deletérios da contaminação introduzida durante a construção ou arrastada no produto transportado para a válvula.
Estes e outros objetos da presente invenção que se tornarão evidentes a partir do estudo da
descrição e desenhos anexos são fornecidos em uma disposição de válvula, que compreende uma válvula
alojamento que define uma passagem de água e uma sede de válvula dentro da passagem de válvula.
Uma cunha de válvula disposta dentro da passagem do alojamento se move ao longo de uma direção de operação
entre uma posição fechada em contato com a sede da válvula para bloquear o fluxo de água através da válvula
passagem e uma posição aberta permitindo o fluxo de água através da passagem da válvula.
Um par de trilhos espaçados são dispostos dentro do alojamento de válvula em ambos os lados da cunha
e se estendem ao longo da direção de operação.Um par de asas opostas transportadas na cunha da válvula,
viajar em cada faixa.Uma haste de válvula acoplada à cunha de válvula move a cunha de válvula em direções alternadas opostas entre as posições de válvula aberta e válvula fechada.
Os rolos são transportados nas asas para engate de rolamento com as esteiras e as lâminas raspadoras são
transportado nas asas adjacentes aos rolos para raspar a contaminação dos trilhos.
As pistas podem ser fornecidas com ou sem forro.Se uma asa for fornecida sem rolos devido a
uma aplicação de carregamento leve, por exemplo, a pista é fornecida preferencialmente sem um forro.
Uma condição de carga leve pode surgir, por exemplo, na extremidade superior de um
disposição da válvula.No entanto, sob condições de carga pesada como, por exemplo, na parte inferior
extremidade de uma disposição de válvula operada horizontalmente, é preferível que as asas sejam fornecidas
com rolos de suporte de carga.
Neste caso, também é preferível que a pista seja dotada de um revestimento geralmente em forma de U
seção transversal e feito de um material resistente como o aço inoxidável.
Especificações:
NÃO | Nome da peça | Material |
1 | Corpo | Ferro fundido dúctil |
2 | Cunha | Ferro fundido dúctil + EPDM |
3 | Porca da haste | ZCuAl10Fe3 Gunmetal |
4 | Junta | EPDM |
5 | Gorro | Ferro fundido dúctil |
6 | Junta da glândula | ZCuAl10Fe3 Gunmetal |
7 | Tronco | 2Cr13 SSx 20Cr13 |
8 | Glândula | Ferro fundido dúctil |
9 | Limpador de borracha | EPDM/NBR |
10 | Volante | Ferro fundido dúctil |
RECURSOS
⊙ Jateamento
superfície protetora terminada por jateamento e a superfície é lisa e limpa.
⊙ Assento achatado
Maneira de furo contínuo suave sem recesso de assento, não é fácil acumular impurezas.
Fazendo o líquido imediatamente.
⊙ Tratamento com borracha
Tanto o interior como o exterior são revestidos com conhecimento avançado de vulcanização de borracha, fazendo então
Certifique-se da elasticidade da borracha e certifique-se da dimensão exata da geometria.Borracha e dúctil
válvula de ferro fundido mão juntos dificilmente.Isso pode evitar a queda devido ao uso a longo prazo.
⊙ Anticorrosão
Tanto o interior como o exterior são revestidos com resina epóxi em pó não tóxico para fortalecer a capacidade de resistência à corrosão e aumentar a qualidade
de abastecimento de água.
⊙ Robustez
A válvula de ferro dúctil mais antiga é fácil de romper após ser impactada pelo nonego.Pode parar
ruptura dependem da boa capacidade mecânica do ferro dúctil.
⊙ Três “○” anel selado
Com os três anéis “O”, o vazamento pode ser bastante reduzido e o anel “O” pode ser
substituído nesta condição com pressão e sem parar a água.O eixo de empuxo
reduz a resistência ao atrito e reduz o torque operacional.E pode ser selo de comutação
anel sem abrir e fechar.
⊙ Corpo redondo rígido
O corpo é fundado minuciosamente, o tamanho da geometria rígida garante a vedação interna da válvula sem
qualquer processo.
⊙ Peso leve
Este corpo é feito de ferro dúctil, é 20% -30% mais leve que os antigos.Facilmente para fixação e
atendimento.
Formulários :Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal
água, eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
PADRÕES APLICÁVEIS
⊙ Padrão Americano
Projeto para ANSI/AWWA C509
Dimensão face a face para ASME B16.10-2000 (série ISO 3)
Flange e perfuração Para SME/ANSI B16.42-1998
⊙ Padrão Britânico
Projeto para BS5163,BS5150
Dimensão face a face para BS5163 (série ISO 3, série ISO19)
Flange e perfuração Para BS4504 part1(EN1092)
⊙ Padrão da Alemanha
Projeto para DIN3352
Dimensão face a face para DIN3202 (F4: série ISO 14; F5: série ISO 15)
Flange e perfuração para BS EN1092
Formulários:Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal água,
eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
Tamanho: | DN40 ~ DN 1200 | Pressão: | PN10, PN 16 |
---|---|---|---|
Comprimento: | DIN F4 / F5 / BS5163A / AWWA C509 C515 MJ / JIS | Temperatura: | -20 ~ 120°C |
Corpo: | Ferro dúctil GGG40, DI GGG 50, Ferro fundido GG25 | Cunha: | Revestimento de Ferro EPDM/NBR |
Mesa: | DIN 3352, JIS 10 K, EN 7005.2 | Teste: | Força de teste por 2,4 Mpa |
Realçar: |
válvula de gaveta de assento resiliente,válvula de porta flangeada |
Válvula de gaveta com sede resiliente com engrenagem / sem-fim / trava / haste estendida / atuador
A. Vedação da haste
Três vedações de haste independentes que oferecem segurança tripla:
• Um anel limpador NBR protege contra sujeira externa.
• Rolamento de poliamida com 4 O-rings NBR protege contra corrosão galvânica.
• Uma vedação manchete de borracha EPDM atua como a vedação hidráulica principal para o fluxo.
B. Conexão do corpo/capô
A montagem exclusiva do corpo da válvula e do castelo garante uma estanqueidade durável:
• Uma junta redonda de borracha do castelo se encaixa em um recesso no castelo da válvula, impedindo-o
de ser soprado por surtos de pressão.
• Os parafusos do castelo de aço inoxidável são escareados no castelo da válvula, circundados
pela junta do capô e selado com hot melt.Assim, não há risco de corrosão
pois os parafusos não são expostos ao meio ou ao solo.
C. Porca de cunha
A porca de cunha fixa e integral reduz o número de peças móveis da válvula,
minimizando o risco de corrosão e mau funcionamento.A porca de cunha é feita de
latão resistente à dezincificação com capacidade de lubrificação proporcionando ótima compatibilidade
com a haste de aço inoxidável.
D. Cunha vulcanizada
O núcleo de ferro dúctil é totalmente vulcanizado com borracha EPDM aprovada para água potável
interna e externamente.
Nenhuma peça de ferro é exposta ao meio e a excelente vulcanização da borracha
evita a corrosão rastejante sob a borracha.
As guias na cunha e no corpo da válvula garantem um fechamento uniforme independentemente da
alta pressão.
A operação segura é garantida, pois as guias evitam a sobrecarga da haste.
A cunha tem um grande furo passante e como não há cavidades no núcleo, estagnação
água ou impurezas não podem se acumular e causar contaminação.
Características de design:
Juntas do fuso O-ring - “DRY THREAD” - substituível sob pressão.
Fuso de aço inoxidável com rosca laminada e rolamento.
Cunha emborrachada de superfície total com porca do eixo substituível.
Válvula de gaveta com furo completo.
Todas as peças são protegidas contra corrosão.
Válvula de gaveta com sede resiliente de acordo com EN 1074-1 e 2 / EN 1171, com EPDM aprovado pela WRAS
peças de borracha.
Corpo e capô do GJS-500-7 (GGG-50).Cunha de ferro dúctil com porca de cunha fixa,
totalmente vulcanizado com borracha EPDM.Haste de aço inoxidável min.13% Cr com fio laminado
e anel de parada da cunha.
Vedação da haste com 4 O-rings em mancal de nylon, manchete de borracha EPDM e NBR
anel limpador.Junta do castelo em EPDM em uma ranhura, parafusos do castelo escareados circundados pelo
junta do capô e selado com hot melt.Soquetes equipados com anéis de vedação "Euro" de EPDM
borracha.
Revestimento epóxi conforme DIN 30677-2 e diretrizes GSK - interna e externamente.
O portão valvulado ou elemento de fechamento é tipicamente na forma de uma cunha feita de material de ferro fundido
de modo a ser suficientemente robusto para ser adequado para aplicações de alta pressão e alto fluxo.
Em uma válvula de gaveta de assento resiliente, a superfície externa da cunha da válvula é revestida com um elastômero
material de modo a oferecer uma vedação à prova de bolhas mesmo em pressões operacionais elevadas.
A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula
calço dentro do curso d'água do alojamento da válvula.
Após o fechamento da válvula, o material resiliente na borda forma uma vedação à prova de bolhas com o interior
superfície do corpo da válvula.Sujeira ou outra contaminação no sistema operacional da válvula pode levar a
vedação incompleta da cunha ou outro mau funcionamento.
Outro objetivo da presente invenção é fornecer uma válvula de gaveta de assento resiliente tendo um
sistema de operador de cunha aprimorado que supera prontamente os efeitos deletérios da contaminação introduzida durante a construção ou arrastada no produto transportado para a válvula.
Estes e outros objetos da presente invenção que se tornarão evidentes a partir do estudo da
descrição e desenhos anexos são fornecidos em uma disposição de válvula, que compreende uma válvula
alojamento que define uma passagem de água e uma sede de válvula dentro da passagem de válvula.
Uma cunha de válvula disposta dentro da passagem do alojamento se move ao longo de uma direção de operação
entre uma posição fechada em contato com a sede da válvula para bloquear o fluxo de água através da válvula
passagem e uma posição aberta permitindo o fluxo de água através da passagem da válvula.
Um par de trilhos espaçados são dispostos dentro do alojamento de válvula em ambos os lados da cunha
e se estendem ao longo da direção de operação.Um par de asas opostas transportadas na cunha da válvula,
viajar em cada faixa.Uma haste de válvula acoplada à cunha de válvula move a cunha de válvula em direções alternadas opostas entre as posições de válvula aberta e válvula fechada.
Os rolos são transportados nas asas para engate de rolamento com as esteiras e as lâminas raspadoras são
transportado nas asas adjacentes aos rolos para raspar a contaminação dos trilhos.
As pistas podem ser fornecidas com ou sem forro.Se uma asa for fornecida sem rolos devido a
uma aplicação de carregamento leve, por exemplo, a pista é fornecida preferencialmente sem um forro.
Uma condição de carga leve pode surgir, por exemplo, na extremidade superior de um
disposição da válvula.No entanto, sob condições de carga pesada como, por exemplo, na parte inferior
extremidade de uma disposição de válvula operada horizontalmente, é preferível que as asas sejam fornecidas
com rolos de suporte de carga.
Neste caso, também é preferível que a pista seja dotada de um revestimento geralmente em forma de U
seção transversal e feito de um material resistente como o aço inoxidável.
Especificações:
NÃO | Nome da peça | Material |
1 | Corpo | Ferro fundido dúctil |
2 | Cunha | Ferro fundido dúctil + EPDM |
3 | Porca da haste | ZCuAl10Fe3 Gunmetal |
4 | Junta | EPDM |
5 | Gorro | Ferro fundido dúctil |
6 | Junta da glândula | ZCuAl10Fe3 Gunmetal |
7 | Tronco | 2Cr13 SSx 20Cr13 |
8 | Glândula | Ferro fundido dúctil |
9 | Limpador de borracha | EPDM/NBR |
10 | Volante | Ferro fundido dúctil |
RECURSOS
⊙ Jateamento
superfície protetora terminada por jateamento e a superfície é lisa e limpa.
⊙ Assento achatado
Maneira de furo contínuo suave sem recesso de assento, não é fácil acumular impurezas.
Fazendo o líquido imediatamente.
⊙ Tratamento com borracha
Tanto o interior como o exterior são revestidos com conhecimento avançado de vulcanização de borracha, fazendo então
Certifique-se da elasticidade da borracha e certifique-se da dimensão exata da geometria.Borracha e dúctil
válvula de ferro fundido mão juntos dificilmente.Isso pode evitar a queda devido ao uso a longo prazo.
⊙ Anticorrosão
Tanto o interior como o exterior são revestidos com resina epóxi em pó não tóxico para fortalecer a capacidade de resistência à corrosão e aumentar a qualidade
de abastecimento de água.
⊙ Robustez
A válvula de ferro dúctil mais antiga é fácil de romper após ser impactada pelo nonego.Pode parar
ruptura dependem da boa capacidade mecânica do ferro dúctil.
⊙ Três “○” anel selado
Com os três anéis “O”, o vazamento pode ser bastante reduzido e o anel “O” pode ser
substituído nesta condição com pressão e sem parar a água.O eixo de empuxo
reduz a resistência ao atrito e reduz o torque operacional.E pode ser selo de comutação
anel sem abrir e fechar.
⊙ Corpo redondo rígido
O corpo é fundado minuciosamente, o tamanho da geometria rígida garante a vedação interna da válvula sem
qualquer processo.
⊙ Peso leve
Este corpo é feito de ferro dúctil, é 20% -30% mais leve que os antigos.Facilmente para fixação e
atendimento.
Formulários :Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal
água, eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
PADRÕES APLICÁVEIS
⊙ Padrão Americano
Projeto para ANSI/AWWA C509
Dimensão face a face para ASME B16.10-2000 (série ISO 3)
Flange e perfuração Para SME/ANSI B16.42-1998
⊙ Padrão Britânico
Projeto para BS5163,BS5150
Dimensão face a face para BS5163 (série ISO 3, série ISO19)
Flange e perfuração Para BS4504 part1(EN1092)
⊙ Padrão da Alemanha
Projeto para DIN3352
Dimensão face a face para DIN3202 (F4: série ISO 14; F5: série ISO 15)
Flange e perfuração para BS EN1092
Formulários:Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal água,
eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
Tamanho: | DN40 ~ DN 1200 | Pressão: | PN10, PN 16 |
---|---|---|---|
Padrão: | DIN F4 / F5 / BS5163A / AWWA C509 C515 MJ / JIS | Temperatura: | -20 ~ 120°C |
Corpo: | Ferro dúctil GGG40, DI GGG 50, Ferro fundido GG25 | Cunha: | Revestimento de Ferro EPDM/NBR |
Realçar: |
válvula de gaveta de assento resiliente,válvula de porta flangeada |
Válvula de gaveta com sede resiliente OS&Y DI com haste ascendente para combate a incêndio
A. Vedação da haste
Três vedações de haste independentes que oferecem segurança tripla:
• Um anel limpador NBR protege contra sujeira externa.
• Rolamento de poliamida com 4 O-rings NBR protege contra corrosão galvânica.
• Uma vedação manchete de borracha EPDM atua como a vedação hidráulica principal para o fluxo.
B. Conexão do corpo/capô
A montagem exclusiva do corpo da válvula e do castelo garante uma estanqueidade durável:
• Uma junta redonda de borracha do castelo se encaixa em um recesso no castelo da válvula, impedindo-o
de ser soprado por surtos de pressão.
• Os parafusos do castelo de aço inoxidável são escareados no castelo da válvula, circundados
pela junta do capô e selado com hot melt.Assim, não há risco de corrosão
pois os parafusos não são expostos ao meio ou ao solo.
C. Porca de cunha
A porca de cunha fixa e integral reduz o número de peças móveis da válvula,
minimizando o risco de corrosão e mau funcionamento.A porca de cunha é feita de
latão resistente à dezincificação com capacidade de lubrificação proporcionando ótima compatibilidade
com a haste de aço inoxidável.
D. Cunha vulcanizada
O núcleo de ferro dúctil é totalmente vulcanizado com borracha EPDM aprovada para água potável
interna e externamente.
Nenhuma peça de ferro é exposta ao meio e a excelente vulcanização da borracha
evita a corrosão rastejante sob a borracha.
As guias na cunha e no corpo da válvula garantem um fechamento uniforme independentemente da
alta pressão.
A operação segura é garantida, pois as guias evitam a sobrecarga da haste.
A cunha tem um grande furo passante e como não há cavidades no núcleo, estagnação
água ou impurezas não podem se acumular e causar contaminação.
Características de design:
Juntas do fuso O-ring - “DRY THREAD” - substituível sob pressão.
Fuso de aço inoxidável com rosca laminada e rolamento.
Cunha emborrachada de superfície total com porca do eixo substituível.
Válvula de gaveta com furo completo.
Todas as peças são protegidas contra corrosão.
Válvula de gaveta com sede resiliente de acordo com EN 1074-1 e 2 / EN 1171, com EPDM aprovado pela WRAS
peças de borracha.
Corpo e capô do GJS-500-7 (GGG-50).Cunha de ferro dúctil com porca de cunha fixa,
totalmente vulcanizado com borracha EPDM.Haste de aço inoxidável min.13% Cr com fio laminado
e anel de parada da cunha.
Vedação da haste com 4 O-rings em mancal de nylon, manchete de borracha EPDM e NBR
anel limpador.Junta do castelo em EPDM em uma ranhura, parafusos do castelo escareados circundados pelo
junta do capô e selado com hot melt.Soquetes equipados com anéis de vedação "Euro" de EPDM
borracha.
Revestimento epóxi conforme DIN 30677-2 e diretrizes GSK - interna e externamente.
O portão valvulado ou elemento de fechamento é tipicamente na forma de uma cunha feita de material de ferro fundido
de modo a ser suficientemente robusto para ser adequado para aplicações de alta pressão e alto fluxo.
Em uma válvula de gaveta de assento resiliente, a superfície externa da cunha da válvula é revestida com um elastômero
material de modo a oferecer uma vedação à prova de bolhas mesmo em pressões operacionais elevadas.
A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula
calço dentro do curso d'água do alojamento da válvula.
Após o fechamento da válvula, o material resiliente na borda forma uma vedação à prova de bolhas com o interior
superfície do corpo da válvula.Sujeira ou outra contaminação no sistema operacional da válvula pode levar a
vedação incompleta da cunha ou outro mau funcionamento.
Outro objetivo da presente invenção é fornecer uma válvula de gaveta de assento resiliente tendo um
sistema de operador de cunha aprimorado que supera prontamente os efeitos deletérios da contaminação introduzida durante a construção ou arrastada no produto transportado para a válvula.
Estes e outros objetos da presente invenção que se tornarão evidentes a partir do estudo da
descrição e desenhos anexos são fornecidos em uma disposição de válvula, que compreende uma válvula
alojamento que define uma passagem de água e uma sede de válvula dentro da passagem de válvula.
Uma cunha de válvula disposta dentro da passagem do alojamento se move ao longo de uma direção de operação
entre uma posição fechada em contato com a sede da válvula para bloquear o fluxo de água através da válvula
passagem e uma posição aberta permitindo o fluxo de água através da passagem da válvula.
Um par de trilhos espaçados são dispostos dentro do alojamento de válvula em ambos os lados da cunha
e se estendem ao longo da direção de operação.Um par de asas opostas transportadas na cunha da válvula,
viajar em cada faixa.Uma haste de válvula acoplada à cunha de válvula move a cunha de válvula em direções alternadas opostas entre as posições de válvula aberta e válvula fechada.
Os rolos são transportados nas asas para engate de rolamento com as esteiras e as lâminas raspadoras são
transportado nas asas adjacentes aos rolos para raspar a contaminação dos trilhos.
As pistas podem ser fornecidas com ou sem forro.Se uma asa for fornecida sem rolos devido a
uma aplicação de carregamento leve, por exemplo, a pista é fornecida preferencialmente sem um forro.
Uma condição de carga leve pode surgir, por exemplo, na extremidade superior de um
disposição da válvula.No entanto, sob condições de carga pesada como, por exemplo, na parte inferior
extremidade de uma disposição de válvula operada horizontalmente, é preferível que as asas sejam fornecidas
com rolos de suporte de carga.
Neste caso, também é preferível que a pista seja dotada de um revestimento geralmente em forma de U
seção transversal e feito de um material resistente como o aço inoxidável.
Especificações:
NÃO | Nome da peça | Material |
1 | Corpo | Ferro fundido dúctil |
2 | Cunha | Ferro fundido dúctil + EPDM |
3 | Porca da haste | ZCuAl10Fe3 Gunmetal |
4 | Junta | EPDM |
5 | Gorro | Ferro fundido dúctil |
6 | Junta da glândula | ZCuAl10Fe3 Gunmetal |
7 | Tronco | 2Cr13 SSx 20Cr13 |
8 | Glândula | Ferro fundido dúctil |
9 | Limpador de borracha | EPDM/NBR |
10 | Volante | Ferro fundido dúctil |
RECURSOS
⊙ Jateamento
superfície protetora terminada por jateamento e a superfície é lisa e limpa.
⊙ Assento achatado
Maneira de furo contínuo suave sem recesso de assento, não é fácil acumular impurezas.
Fazendo o líquido imediatamente.
⊙ Tratamento com borracha
Tanto o interior como o exterior são revestidos com conhecimento avançado de vulcanização de borracha, fazendo então
Certifique-se da elasticidade da borracha e certifique-se da dimensão exata da geometria.Borracha e dúctil
válvula de ferro fundido mão juntos dificilmente.Isso pode evitar a queda devido ao uso a longo prazo.
⊙ Anticorrosão
Tanto o interior como o exterior são revestidos com resina epóxi em pó não tóxico para fortalecer a capacidade de resistência à corrosão e aumentar a qualidade
de abastecimento de água.
⊙ Robustez
A válvula de ferro dúctil mais antiga é fácil de romper após ser impactada pelo nonego.Pode parar
ruptura dependem da boa capacidade mecânica do ferro dúctil.
⊙ Três “○” anel selado
Com os três anéis “O”, o vazamento pode ser bastante reduzido e o anel “O” pode ser
substituído nesta condição com pressão e sem parar a água.O eixo de empuxo
reduz a resistência ao atrito e reduz o torque operacional.E pode ser selo de comutação
anel sem abrir e fechar.
⊙ Corpo redondo rígido
O corpo é fundado minuciosamente, o tamanho da geometria rígida garante a vedação interna da válvula sem
qualquer processo.
⊙ Peso leve
Este corpo é feito de ferro dúctil, é 20% -30% mais leve que os antigos.Facilmente para fixação e
atendimento.
Formulários :Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal
água, eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
PADRÕES APLICÁVEIS
⊙ Padrão Americano
Projeto para ANSI/AWWA C509
Dimensão face a face para ASME B16.10-2000 (série ISO 3)
Flange e perfuração Para SME/ANSI B16.42-1998
⊙ Padrão Britânico
Projeto para BS5163,BS5150
Dimensão face a face para BS5163 (série ISO 3, série ISO19)
Flange e perfuração Para BS4504 part1(EN1092)
⊙ Padrão da Alemanha
Projeto para DIN3352
Dimensão face a face para DIN3202 (F4: série ISO 14; F5: série ISO 15)
Flange e perfuração para BS EN1092
Formulários:Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal água,
eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
Pessoa de Contato: Vicky
Telefone: +8617717082304
O pó de aço inoxidável da válvula de porta de SS304 DN100 PN16 revestiu
SS304 3/4" válvula de globo 150LB manual, válvula de globo flangeada de aço inoxidável
