Lugar de origem: | CHINA |
Marca: | TOBO |
Certificação: | API ISO CE |
Número do modelo: | WCB |
Quantidade de ordem mínima: | 5pcs |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Caixa, caso Dobra-de madeira ou de acordo com o pedido dos clientes |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 1000pcs pelo mês |

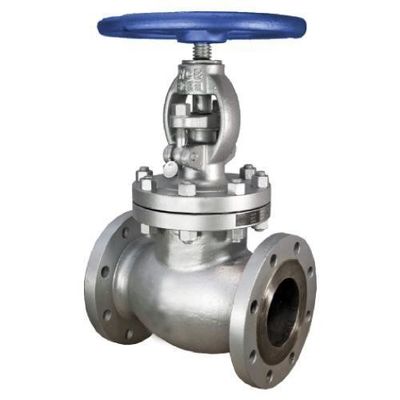

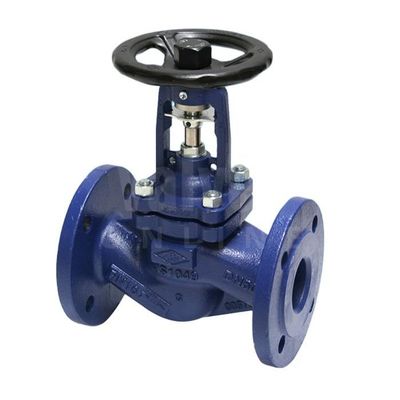

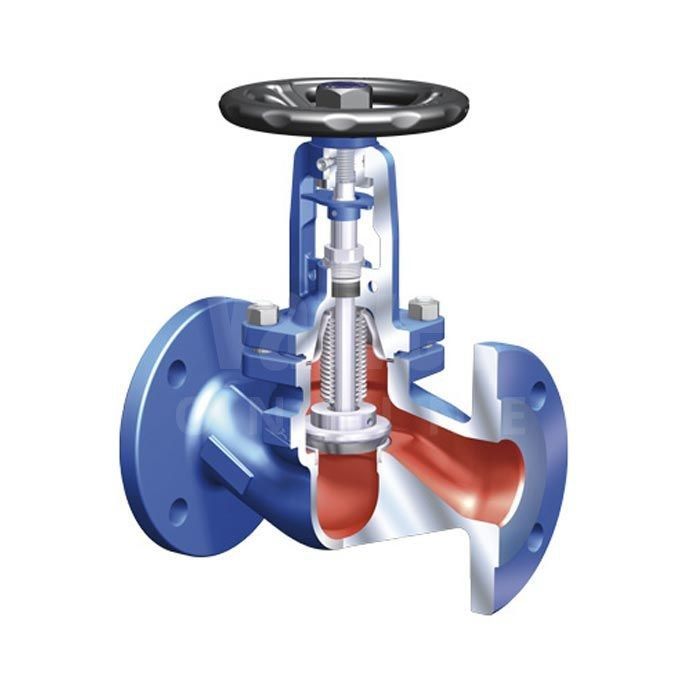

Nome da produção: | Válvula de globo | Material: | WCB |
---|---|---|---|
extremidades: | Extremidades flangeadas | Aplicação: | Gás, óleo, água e o outro líquido de Corrosie |
Tamanho: | DN80 | Pressão: | PN16 |
Tempreture: | Pressão média | Posição da linha da haste: | Válvula de globo exterior da haste do parafuso |
Realçar: | Válvula de porta de 10 polegadas,Válvula de porta do eixo SS316,Válvula de porta PN16 |
Válvula de gaveta de 10 polegadas de cunha macia com sede resiliente e eixo SS316 para produtos químicos
Tamanho: | DN300, 400, 500, 600, 700, 800, 900, 1000, 1200 | Pressão: | PN10, PN 16 |
---|---|---|---|
Padrão: | DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS | Temperatura: | -20 ~ 120°C |
Corpo: | Ferro Dúctil GGG40 / GGG 50, Ferro Fundido GG25, DI | Cunha: | Revestimento de Ferro EPDM/NBR |
Assento: | EPDM / NBR | Tronco: | SS316 / SS304 / 2Cr13 / SS420 |
Realçar: |
válvula de gaveta de assento resiliente,válvula de porta flangeada |
Extremidade de flange de válvula de gaveta de cunha macia resiliente com eixo SS316 para água do mar
Características de design:
Com haste/fuso SS316.
Juntas do fuso O-ring - “DRY THREAD” - substituível sob pressão.
Fuso de aço inoxidável com rosca laminada e rolamento.
Cunha emborrachada de superfície total com porca do eixo substituível.
Válvula de gaveta com furo completo.
Todas as peças são protegidas contra corrosão.
As válvulas de gaveta de assento resiliente são empregadas no transporte de água limpa.
O portão valvulado ou elemento de fechamento é tipicamente na forma de uma cunha feita de material de ferro fundido
de modo a ser suficientemente robusto para ser adequado para aplicações de alta pressão e alto fluxo.
Em uma válvula de gaveta de assento resiliente, a superfície externa da cunha da válvula é revestida com um elastômero
material de modo a oferecer uma vedação à prova de bolhas mesmo em pressões operacionais elevadas.
A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula
calço dentro do curso d'água do alojamento da válvula.
Após o fechamento da válvula, o material resiliente na borda forma uma vedação à prova de bolhas com o interior
superfície do corpo da válvula.Sujeira ou outra contaminação no sistema operacional da válvula pode levar a
vedação incompleta da cunha ou outro mau funcionamento.
Outro objetivo da presente invenção é fornecer uma válvula de gaveta de assento resiliente tendo um
sistema de operador de cunha aprimorado que supera prontamente os efeitos deletérios da contaminação introduzida durante a construção ou arrastada no produto transportado para a válvula.
Estes e outros objetos da presente invenção que se tornarão evidentes a partir do estudo da
descrição e desenhos anexos são fornecidos em uma disposição de válvula, que compreende uma válvula
alojamento que define uma passagem de água e uma sede de válvula dentro da passagem de válvula.
Uma cunha de válvula disposta dentro da passagem do alojamento se move ao longo de uma direção de operação
entre uma posição fechada em contato com a sede da válvula para bloquear o fluxo de água através da válvula
passagem e uma posição aberta permitindo o fluxo de água através da passagem da válvula.
Um par de trilhos espaçados são dispostos dentro do alojamento de válvula em ambos os lados da cunha
e se estendem ao longo da direção de operação.Um par de asas opostas transportadas na cunha da válvula,
viajar em cada faixa.Uma haste de válvula acoplada à cunha de válvula move a cunha de válvula em direções alternadas opostas entre as posições de válvula aberta e válvula fechada.
Os rolos são transportados nas asas para engate de rolamento com as esteiras e as lâminas raspadoras são
transportado nas asas adjacentes aos rolos para raspar a contaminação dos trilhos.
As pistas podem ser fornecidas com ou sem forro.Se uma asa for fornecida sem rolos devido a
uma aplicação de carregamento leve, por exemplo, a pista é fornecida preferencialmente sem um forro.
Uma condição de carga leve pode surgir, por exemplo, na extremidade superior de um
disposição da válvula.No entanto, sob condições de carga pesada como, por exemplo, na parte inferior
extremidade de uma disposição de válvula operada horizontalmente, é preferível que as asas sejam fornecidas
com rolos de suporte de carga.
Neste caso, também é preferível que a pista seja dotada de um revestimento geralmente em forma de U
seção transversal e feito de um material resistente como o aço inoxidável.
Especificações:
NÃO | Nome da peça | Material |
1 | Corpo | Ferro fundido dúctil |
2 | Cunha | Ferro fundido dúctil + EPDM |
3 | Porca da haste | ZCuAl10Fe3 Gunmetal |
4 | Junta | EPDM |
5 | Gorro | Ferro fundido dúctil |
6 | Junta da glândula | ZCuAl10Fe3 Gunmetal |
7 | Tronco | 2Cr13 SSx 20Cr13 |
8 | Glândula | Ferro fundido dúctil |
9 | Limpador de borracha | EPDM/NBR |
10 | Volante | Ferro fundido dúctil |
RECURSOS
⊙ Jateamento
superfície protetora terminada por jateamento e a superfície é lisa e limpa.
⊙ Assento achatado
Maneira de furo contínuo suave sem recesso de assento, não é fácil acumular impurezas.
Fazendo o líquido imediatamente.
⊙ Tratamento com borracha
Tanto o interior como o exterior são revestidos com conhecimento avançado de vulcanização de borracha, fazendo então
Certifique-se da elasticidade da borracha e certifique-se da dimensão exata da geometria.Borracha e dúctil
válvula de ferro fundido mão juntos dificilmente.Isso pode evitar a queda devido ao uso a longo prazo.
⊙ Anticorrosão
Tanto o interior como o exterior são revestidos com resina epóxi em pó não tóxico para fortalecer a capacidade de resistência à corrosão e aumentar a qualidade
de abastecimento de água.
⊙ Robustez
A válvula de ferro dúctil mais antiga é fácil de romper após ser impactada pelo nonego.Pode parar
ruptura dependem da boa capacidade mecânica do ferro dúctil.
⊙ Três “○” anel selado
Com os três anéis “O”, o vazamento pode ser bastante reduzido e o anel “O” pode ser
substituído nesta condição com pressão e sem parar a água.O eixo de empuxo
reduz a resistência ao atrito e reduz o torque operacional.E pode ser selo de comutação
anel sem abrir e fechar.
⊙ Corpo redondo rígido
O corpo é fundado minuciosamente, o tamanho da geometria rígida garante a vedação interna da válvula sem
qualquer processo.
⊙ Peso leve
Este corpo é feito de ferro dúctil, é 20% -30% mais leve que os antigos.Facilmente para fixação e
atendimento.
Formulários :Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal
água, eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
PADRÕES APLICÁVEIS
⊙ Padrão Americano
Projeto para ANSI/AWWA C509
Dimensão face a face para ASME B16.10-2000 (série ISO 3)
Flange e perfuração Para SME/ANSI B16.42-1998
⊙ Padrão Britânico
Projeto para BS5163,BS5150
Dimensão face a face para BS5163 (série ISO 3, série ISO19)
Flange e perfuração Para BS4504 part1(EN1092)
⊙ Padrão da Alemanha
Projeto para DIN3352
Dimensão face a face para DIN3202 (F4: série ISO 14; F5: série ISO 15)
Flange e perfuração para BS EN1092
Formulários:Esta válvula amplamente aplicada nas tubulações de líquido para abertura ou fechamento de fixação em tal água,
eliminação de esgoto, energia elétrica, tubulação energética, química, transporte, fontes de energia etc.
Haste assentada resiliente não ascendente Padrão britânico, contorno e dimensões de conexão
de acordo com BS5163, (série ISO 3); BS4504.3.2-89 (10BAR);
Diâmetro DN | Dimensão da conexão | |||||||
milímetros | polegada | eu | D | D1 | D2 | b | t | Zd |
40 | 1-1/2" | 165 | 150 | 110 | 84 | 19 | 3 | 4-19 |
50 | 2 | 178 | 165 | 125 | 99 | 19 | 3 | 4-19 |
65 | 2-1/2" | 190 | 185 | 145 | 118 | 19 | 3 | 4-19 |
80 | 3 | 203 | 200 | 160 | 132 | 19 | 3 | 8-19 |
100 | 4 | 229 | 220 | 180 | 156 | 19 | 3 | 8-19 |
125 | 5 | 254 | 250 | 210 | 184 | 19 | 3 | 8-19 |
150 | 6 | 267 | 285 | 240 | 211 | 19 | 3 | 8-23 |
200 | 8 | 292 | 340 | 295 | 266 | 20 | 3 | 8-23 |
250 | 10 | 330 | 395 | 350 | 319 | 22 | 3 | 12-23 |
300 | 12 | 356 | 445 | 400 | 370 | 25 | 4 | 12-23 |
350 | 14 | 381 | 505 | 460 | 429 | 25 | 4 | 16-23 |
400 | 16 | 406 | 565 | 515 | 480 | 25 | 4 | 16-28 |
450 | 18 | 432 | 615 | 565 | 530 | 26 | 4 | 20-28 |
500 | 20 | 457 | 670 | 620 | 582 | 27 | 4 | 20-28 |
600 | 24 | 508 | 780 | 725 | 682 | 30 | 5 | 20-31 |
700 | 28 | 610 | 895 | 840 | 794 | 33 | 5 | 24-31 |
800 | 31-1/2" | 660 | 1015 | 950 | 901 | 35 | 5 | 24-34 |
900 | 36 | 711 | 1115 | 1050 | 1001 | 38 | 5 | 28-34 |
1000 | 40 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-37 |
Haste assentada resiliente não ascendente Padrão britânico, contorno e dimensões de conexão
de acordo com BS5163, (série ISO 3); BS4504.3.2-89 (16BAR);
Diâmetro DN | Dimensão da conexão | |||||||
milímetros | polegada | eu | D | D1 | D2 | b | t | Zd |
40 | 1-1/2" | 165 | 150 | 110 | 84 | 19 | 3 | 4-19 |
50 | 2 | 178 | 165 | 125 | 99 | 19 | 3 | 4-19 |
65 | 2-1/2" | 190 | 185 | 145 | 118 | 19 | 3 | 4-19 |
80 | 3 | 203 | 200 | 160 | 132 | 19 | 3 | 8-19 |
100 | 4 | 229 | 220 | 180 | 156 | 19 | 3 | 8-19 |
125 | 5 | 254 | 250 | 210 | 184 | 19 | 3 | 8-19 |
150 | 6 | 267 | 285 | 240 | 211 | 19 | 3 | 8-23 |
200 | 8 | 292 | 340 | 295 | 266 | 20 | 3 | 12-23 |
250 | 10 | 330 | 405 | 355 | 319 | 22 | 3 | 12-28 |
300 | 12 | 356 | 460 | 410 | 370 | 25 | 4 | 12-28 |
350 | 14 | 381 | 520 | 470 | 429 | 27 | 4 | 16-28 |
400 | 16 | 406 | 580 | 525 | 480 | 28 | 4 | 16-31 |
450 | 18 | 432 | 640 | 585 | 548 | 30 | 4 | 20-31 |
500 | 20 | 457 | 715 | 650 | 609 | 32 | 4 | 20-34 |
600 | 24 | 508 | 840 | 770 | 720 | 36 | 5 | 20-37 |
700 | 28 | 610 | 910 | 840 | 794 | 40 | 5 | 24-37 |
800 | 31-1/2" | 660 | 1025 | 950 | 901 | 43 | 5 | 24-40 |
900 | 36 | 711 | 1125 | 1050 | 1001 | 47 | 5 | 28-40 |
1000 | 40 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-43 |
